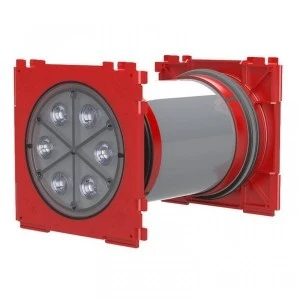

Dwustronny przepust kablowy z możliwością dopasowania długości, do zabetonowania HSI150 K2 Varia. Stosowany do obustronnego gazo- i wodoszczelnego przyłączenia pokryw systemowych typu HSI dla kabli i rur osłonowych. Zapewnia maksymalną elastyczność w zakresie późniejszego wykorzystania oraz szczelność do 2,5 bara.
Przepust umożliwia bezstopniowe dopasowanie do grubości ściany, bezpośrednio na miejscu montażu. Szczelność ciśnieniową połączenia z betonem dzięki zastosowaniu trzech natryskiwanych uszczelek trójwargowych. Plomby z obu stron gwarantują fabrycznie szczelne zamknięcie. Możliwość kontroli w razie przypadkowego lub niepowołanego otwarcia pokrywy zamykającej.
Materiał wykonania:
- rama przepustu: ABS z uszczelką trójwargową z TPE
- rura łącząca: PVC
- opaska zaciskowa: stal W1
- pokrywa zaślepiająca: ABS z uszczelką z TPE.
Zakres zastosowania:
- Beton wodoszczelny, klasa eksploatacyjna 1, Beton wodoszczelny, klasa eksploatacyjna 2
Zalety:
- możliwość obustronnego przyłączenia pokrywy systemowej (np. przyłączenie rury osłonowej i uszczelnienie kabli)
- możliwość łączenia w pakiety na miejscu montażu dzięki systemowi pióro-wpust umieszczonemu na krawędziach ramy przepustu
- do stosowania we wszystkich rodzajach ścian, łącznie ze ścianami modułowymi
Zakres dostawy:
- 2 szczelne ciśnieniowo pokrywy zaślepiające
- jednorazowy klucz montażowy ze zintegrowanym ogranicznikiem momentu obrotowego
Wymiary:
- wymiary zew. ramy przepustu: 220 x 220 mm
- rozstaw w osi otworów: 210 mm
- minimalna grubość ściany: 150 mm
