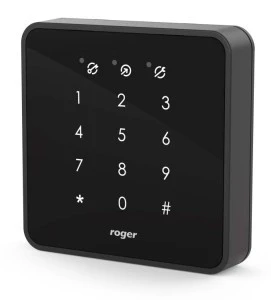

Czytnik zbliżeniowy (MCT82M‑IO) ROGER

CZYTNIK ZBLIŻENIOWY
ROGER MCT82M-IO

Najważniejsze cechy

• Identyfikacja Karty i Kodu
• Odczyt karty z odległości do 7cm
• Dotykowa klawiatura z podświetleniem
• Trzy wskaźniki LED
• Praca w standardzie MIFARE 13,56MHz
• Praca w warunkach wewnętrznych
• 1 wyjście przekaźnikowe

Przeznaczenie

Czytnik przeznaczony do pracy w systemie RACS 5

Opis

Czytniki zbliżeniowe MIFARE® serii MCT82M to urządzenia zaprojektowane do pracy w systemie kontroli dostępu RACS 5. Czytniki pełnią funkcję urządzenia podrzędnego względem kontrolera dostępu i nie mogą funkcjonować samodzielnie. Komunikacja z kontrolerem odbywa się za pośrednictwem magistrali RS485 i protokołu EPSO 3 (Roger). Fabrycznie nowy czytnik posiada adres ID=100. Zmiany adresu można dokonać z poziomu programu narzędziowego RogerVDM (Windows) lub manualnie (patrz sekcja: Manualna zamiana adresu). Pełne programowanie nastaw konfiguracyjnych czytnika możliwe jest wyłącznie z poziomu programu RogerVDM.

Charakterystyka

• Karty zbliżeniowe ISO14443A, odczyt numeru seryjnego karty (CSN):
• MIFARE® ULTRALIGHT
• MIFARE® Classic 1k i 4k
• MIFARE® Plus
• MIFARE® DESFire EV1
• Odczyt numeru programowalnego karty (PCN):
• MIFARE® Classic 1k i 4k
• Zasięg odczytu do 7 cm *
• Trzy parametryczne linie wejściowe**
• Wyjście przekaźnikowe 1.5A/30V**
• Dwa wyjścia tranzystorowe 150mA/15V**
• Interfejs komunikacyjny RS485
• Trzy wskaźniki LED
• Głośnik sygnalizacyjny
• Regulacja poziomu głośności
• Klawiatura dotykowa z podświetleniem
• Regulacja poziomu podświetlenia klawiatury
• Czujnik otwarcia obudowy oraz oderwania od podłoża
• Konfiguracja z poziomu komputera PC (program RogerVDM)
• Praca w warunkach wewnętrznych
• Znak CE

Dane techniczne

• N: 10-15 VDC
• P: MCT82M ~60 mA
• Z: do 7 cm
• W: Trzy wejścia elektrycznie połączone wewnętrznie z +12V przez rezystor 5,6 k?. Dla linii typu NO i NC próg wyzwolenia na poziomie ok. 3,5V
• W: Jedno wyjście przekaźnikowe z pojedynczymi stykami NO/NC, obciążalność 30V/1,5A DC/AC
• W: Dwa wyjścia tranzystorowe typu otwarty kolektor, obciążalność 15V/150mA DC
• O: Izolowany kontakt NO/NC, 50mA/24V, kontakty zwarte gdy obudowa zamknięta wewnętrznie podłączone do linii wejściowej
• K: 13.56MHz MIFARE® Ultralight, Classic (CSN i PCN), DESFire EV1 (CSN) i Plus (CSN)
• O: Do 1200 m pomiędzy kontrolerem i czytnikiem licząc po kablu
• S: IP41
• K: Klasa II, warunki wewnętrzne,
• T: -10°C- +50°C,
• W: 10 to 95% (bez kondensacji)
• W: 85 X 85 X 22 mm
