Do pomiaru długości, prędkości obrotowej lub kąta stosuje się magnetyczne systemy pomiarowe. Systemy te działają w ten sposób, że czujnik porusza się bezdotykowo po elastycznej taśmie magnetycznej lub jest umieszczony nad obracającym się namagnesowanym kołem pomiarowym. Taśma magnetyczna jest naniesiona na pasek stalowy o grubości 0,3 mm i znajduje się na obwodzie różnych kół pomiarowych. Magnesowanie odbywa się z określonymi podziałkami biegunów. Podczas skanowania biegunów magnetycznych generowany jest sygnał analogowy, który jest przekształcany na cyfrowy sygnał fali kwadratowej, który może być przetwarzany przez dalszą część układu elektronicznego i, w razie potrzeby, wyświetlany. Czujnik wykrywa nachylenie listwy i przetwarza informacje na wysokiej rozdzielczości informacje o ścieżce lub obrocie. Do odczytu linii magnetycznych nie jest wymagany bezpośredni kontakt. Czujniki magnetyczne są niewrażliwe na zabrudzenia, oleje i wilgoć oraz stosunkowo odporne na wstrząsy i wibracje. Dla użytkowników otwiera to szerokie pole zastosowań, np. w instalacjach i systemach w przemyśle drzewnym, na osiach liniowych, w obszarach zewnętrznych lub w obrabiarkach.

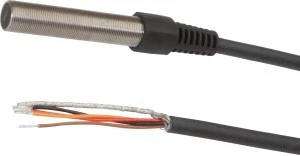

Typ: Czujnik liniowy
Napięcie robocze: 24V
Prąd jałowy: 20mA
Rezolucja: 0,1mm
Liczba pinów: 4
