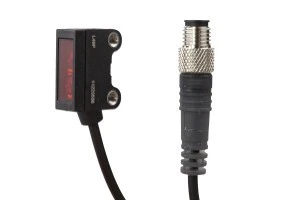

Czujnik optyczny odbiociowy 25x16x8mm Sn: 20‑120 10‑30V DC PNP/NPN złącze kablowe 0,2m M8 4 pinowe PUR IP67 OTQ80576
- Producent:IPF ELECTRONIC
- Indeks producenta:OTQ80576
- Indeks TIM:0001-00014-04533
- Kategoria:Czujniki fotoelektryczne
- Ocena:
Cena:
Czujniki optyczne działają bezstykowo. Wykrywają obiekty niezależne od ich cech (np. Kształt, kolor, struktura powierzchni, materiał). Podstawowa zasada działania opiera się na transmisji i odbiorze światła. Istnieją trzy różne wersje: 1. Czujnik wiązki składa się z dwóch oddzielnych urządzeń, jednego nadajnika i jednego odbiornika, które są wyrównane względem siebie. Jeżeli wiązka światła między dwoma urządzeniami zostanie przerwana, wyjście przełączające jest zintegrowane z odbiornikiem zmienia swój status. 2. W przypadku czujnika odblaskowego nadajnik i odbiornik znajdują się w jednym urządzeniu. Emitowana wiązka światła jest odbijana z powrotem do odbiornika przez odbłyśnik. Gdy tylko wiązka światła zostanie przerwana, wyjście przełączające zintegrowane w urządzeniu zmienia swój status. 3. Z rozproszonym czujnikiem odbicia nadajnik i odbiornik znajdują się w jednym urządzeniu. Emitowana wiązka światła jest odbijana przez obiekt, który ma zostać wykryty. Gdy odbiornik wykryje odbite światło, wyjście przełączające jest zintegrowane w urządzeniu, zmienia swój status.
Wysokość: 25.1mm
Szerokość: 8mm
Długość: 15,8mm
Klasa ochrony IP: IP67
Zasięg: 20-120mm
Połączenie: kabel 0,2m
Wyjście: PNP/NPN
Znamionowe prąd łączeniowy: 50mA
Typ napięcia: 10-30 V DC
Temperatura otoczenia: -25 - 50°C
Dane techniczne
Sposób łączenia na wyjściu
PNP/NPN
Rodzaj połączenia elektrycznego
Kabel
Rodzaj napięcia
DC
Wysokość czujnika [mm]
25
Długość czujnika [mm]
16
Częstotliwość przełączania [Hz]
2000
Zakres regulacji [mm] do
200
Długość fali sensora [nm]
644
Maksymalna strefa działania [mm]
120
Triangulacja
Eliminacja wpływu tła
Strefa zadziałania [mm] do
120
Temperatura otoczenia [°C] do
50
Znamionowe napięcie sterowania Us dla DC [V] do
30
Rodzaj konstrukcji obudowy
Prostopadłościan
Materiał obudowy
Tworzywo sztuczne
Stopień ochrony (IP)
IP67
Czas reakcji [ms]
0.2500
Szerokość czujnika [mm]
8
Maksymalny prąd wyjściowy [A]
50
Tryb pracy czujnika
Tryb jasny/ciemny
Rodzaj światła
Światło czerwone niespolaryzowane
Zasięg działania [m]
0,12
Zakres regulacji [mm] od
20
Strefa zadziałania [mm] od
20
Temperatura otoczenia [°C] od
-25
Znamionowe napięcie sterowania Us dla DC [V] od
10
Dane logistyczne
Ean
5903715626211
Typ przesyłki - dla 1 jednostki sprzedażowej
Paczka
