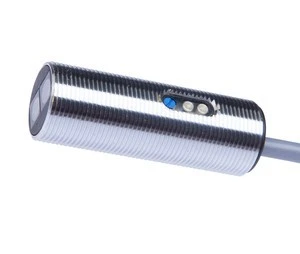

Czujnik optyczny odbiciowy M18x1 dł: 50mm Sn: 40‑600mm 10‑35V DC NPN kabel 2m PVC IP67 OT181405
- Producent:IPF ELECTRONIC
- Indeks producenta:OT181405
- Indeks TIM:0001-00014-04386
- Kategoria:Czujniki fotoelektryczne
- Ocena:
Cena:
Czujniki optyczne działają bezstykowo. Wykrywają obiekty niezależne od ich cech (np. Kształt, kolor, struktura powierzchni, materiał). Podstawowa zasada działania opiera się na transmisji i odbiorze światła. Istnieją trzy różne wersje: 1. Czujnik wiązki składa się z dwóch oddzielnych urządzeń, jednego nadajnika i jednego odbiornika, które są wyrównane względem siebie. Jeżeli wiązka światła między dwoma urządzeniami zostanie przerwana, wyjście przełączające jest zintegrowane z odbiornikiem zmienia swój status. 2. W przypadku czujnika odblaskowego nadajnik i odbiornik znajdują się w jednym urządzeniu. Emitowana wiązka światła jest odbijana z powrotem do odbiornika przez odbłyśnik. Gdy tylko wiązka światła zostanie przerwana, wyjście przełączające zintegrowane w urządzeniu zmienia swój status. 3. Z rozproszonym czujnikiem odbicia nadajnik i odbiornik znajdują się w jednym urządzeniu. Emitowana wiązka światła jest odbijana przez obiekt, który ma zostać wykryty. Gdy odbiornik wykryje odbite światło, wyjście przełączające jest zintegrowane w urządzeniu, zmienia swój status.
Rozmiar gwintu: M18
Skok gwintu: 1mm
Długość: 50mm
Klasa ochrony IP: IP67
Zasięg: 40-600mm
Połączenie: kabel 2m
Wyjście: NPN
Funkcja wyjściowa: Antykoinstancyjny
Znamionowe prąd łączeniowy: 200mA
Typ napięcia: 10-35 V DC
Temperatura otoczenia: -25 - 55°C
Dane techniczne
Rodzaj materiału osłony przewodu
PVC
Strefa zadziałania [mm] od
40
Temperatura otoczenia [°C] od
-25
Znamionowe napięcie sterowania Us dla DC [V] od
10
Maksymalny prąd wyjściowy [A]
200
Długość czujnika [mm]
50
Średnica czujnika [mm]
18
Długość fali sensora [nm]
660
Maksymalny prąd na wyjściu zabezpieczonym [mA]
200
Rodzaj materiału powierzchni optycznej
Szkło
Rodzaj konstrukcji obudowy
Cylinder, gwintowany
Rodzaj napięcia
DC
Strefa zadziałania [mm] do
600
Temperatura otoczenia [°C] do
55
Znamionowe napięcie sterowania Us dla DC [V] do
30
Zasięg działania [m]
0,6
Czas reakcji [ms]
0.5000
Częstotliwość przełączania [Hz]
1500
Tryb pracy czujnika
Tryb jasny/ciemny
Procedura strojenia
Nastawa ręczna
Maksymalna strefa działania [mm]
600
Sposób łączenia na wyjściu
NPN
Rodzaj połączenia elektrycznego
Kabel
Stopień ochrony (IP)
IP67
Dane logistyczne
Ean
5903715623067
Typ przesyłki - dla 1 jednostki sprzedażowej
Paczka
