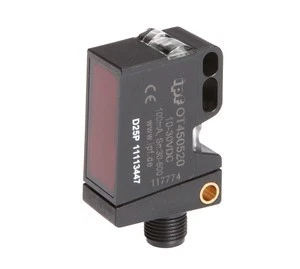

Czujnik optyczny odbiciowy 56x32x18mm Sn: 30‑600mm 10‑30V DC PNP/NPN złącze M12 3pin IP67 OT450520
- Producent:IPF ELECTRONIC
- Indeks producenta:OT450520
- Indeks TIM:0001-00014-04391
- Kategoria:Czujniki fotoelektryczne
- Ocena:
Cena:
Czujniki optyczne działają bezstykowo. Wykrywają obiekty niezależne od ich cech (np. Kształt, kolor, struktura powierzchni, materiał). Podstawowa zasada działania opiera się na transmisji i odbiorze światła. Istnieją trzy różne wersje: 1. Czujnik wiązki składa się z dwóch oddzielnych urządzeń, jednego nadajnika i jednego odbiornika, które są wyrównane względem siebie. Jeżeli wiązka światła między dwoma urządzeniami zostanie przerwana, wyjście przełączające jest zintegrowane z odbiornikiem zmienia swój status. 2. W przypadku czujnika odblaskowego nadajnik i odbiornik znajdują się w jednym urządzeniu. Emitowana wiązka światła jest odbijana z powrotem do odbiornika przez odbłyśnik. Gdy tylko wiązka światła zostanie przerwana, wyjście przełączające zintegrowane w urządzeniu zmienia swój status. 3. Z rozproszonym czujnikiem odbicia nadajnik i odbiornik znajdują się w jednym urządzeniu. Emitowana wiązka światła jest odbijana przez obiekt, który ma zostać wykryty. Gdy odbiornik wykryje odbite światło, wyjście przełączające jest zintegrowane w urządzeniu, zmienia swój status.
Rozmiar: 56x32x18mm
Klasa ochrony IP: IP67
Zasięg: 30-600mm
Połączenie: złącze M12 3pin
Typ napięcia: 10-30 V DC
Temperatura otoczenia: -25 - 60°C
Dane techniczne
Sposób łączenia na wyjściu
PNP/NPN
Rodzaj połączenia elektrycznego
Złącze wtykowe M12
Rodzaj napięcia
DC
Częstotliwość przełączania [Hz]
1000
Czas reakcji [ms]
0.4900
Szerokość czujnika [mm]
18
Zakres regulacji [mm] do
600
Długość fali sensora [nm]
630
Rodzaj światła
Światło czerwone niespolaryzowane
Zasięg działania [m]
0,6
Zakres regulacji [mm] od
30
Strefa zadziałania [mm] od
30
Temperatura otoczenia [°C] od
-25
Znamionowe napięcie sterowania Us dla DC [V] od
10
Rodzaj konstrukcji obudowy
Prostopadłościan
Materiał obudowy
Tworzywo sztuczne
Stopień ochrony (IP)
IP67
Wysokość czujnika [mm]
56
Długość czujnika [mm]
32
Maksymalny prąd wyjściowy [A]
100
Tryb pracy czujnika
Tryb jasny/ciemny
Procedura strojenia
Nastawa ręczna
Maksymalna strefa działania [mm]
600
Triangulacja
Eliminacja wpływu tła
Strefa zadziałania [mm] do
600
Temperatura otoczenia [°C] do
60
Znamionowe napięcie sterowania Us dla DC [V] do
30
Dane logistyczne
Ean
5903715628444
Typ przesyłki - dla 1 jednostki sprzedażowej
Paczka
