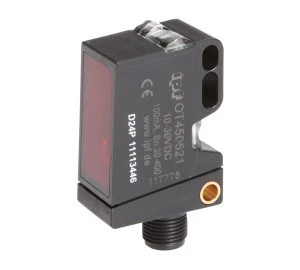

Czujnik optyczny odbiciowy 56x32x18mm Sn: 30‑400mm 10‑30V DC PNP/NPN złącze M12 4pin IP67 OT450521
- Producent:IPF ELECTRONIC
- Indeks producenta:OT450521
- Indeks TIM:0001-00014-04392
- Kategoria:Czujniki fotoelektryczne
- Ocena:
Cena:
Czujniki optyczne działają bezstykowo. Wykrywają obiekty niezależne od ich cech (np. Kształt, kolor, struktura powierzchni, materiał). Podstawowa zasada działania opiera się na transmisji i odbiorze światła. Istnieją trzy różne wersje: 1. Czujnik wiązki składa się z dwóch oddzielnych urządzeń, jednego nadajnika i jednego odbiornika, które są wyrównane względem siebie. Jeżeli wiązka światła między dwoma urządzeniami zostanie przerwana, wyjście przełączające jest zintegrowane z odbiornikiem zmienia swój status. 2. W przypadku czujnika odblaskowego nadajnik i odbiornik znajdują się w jednym urządzeniu. Emitowana wiązka światła jest odbijana z powrotem do odbiornika przez odbłyśnik. Gdy tylko wiązka światła zostanie przerwana, wyjście przełączające zintegrowane w urządzeniu zmienia swój status. 3. Z rozproszonym czujnikiem odbicia nadajnik i odbiornik znajdują się w jednym urządzeniu. Emitowana wiązka światła jest odbijana przez obiekt, który ma zostać wykryty. Gdy odbiornik wykryje odbite światło, wyjście przełączające jest zintegrowane w urządzeniu, zmienia swój status.
Rozmiar: 56x32x18mm
Klasa ochrony IP: IP67
Zasięg: 30-400mm
Połączenie: złącze M12 4pin
Typ napięcia: 10-30 V DC
Temperatura otoczenia: -25 - 60°C
Dane techniczne
Znamionowe napięcie sterowania Us dla DC [V] od
10
Temperatura otoczenia [°C] od
-25
Strefa zadziałania [mm] od
30
Zakres regulacji [mm] od
30
Triangulacja
Eliminacja wpływu tła
Maksymalna strefa działania [mm]
400
Rodzaj światła
Światło czerwone niespolaryzowane
Długość fali sensora [nm]
630
Stopień ochrony (IP)
IP67
Materiał obudowy
Tworzywo sztuczne
Rodzaj konstrukcji obudowy
Prostopadłościan
Maksymalny prąd wyjściowy [A]
100
Szerokość czujnika [mm]
18
Czas reakcji [ms]
0.4900
Znamionowe napięcie sterowania Us dla DC [V] do
30
Temperatura otoczenia [°C] do
60
Strefa zadziałania [mm] do
400
Zakres regulacji [mm] do
600
Zasięg działania [m]
0,4
Maksymalny prąd na wyjściu zabezpieczonym [mA]
100
Procedura strojenia
Nastawa ręczna
Tryb pracy czujnika
Tryb jasny/ciemny
Rodzaj napięcia
DC
Rodzaj połączenia elektrycznego
Złącze wtykowe M12
Sposób łączenia na wyjściu
PNP/NPN
Częstotliwość przełączania [Hz]
1000
Długość czujnika [mm]
32
Wysokość czujnika [mm]
56
