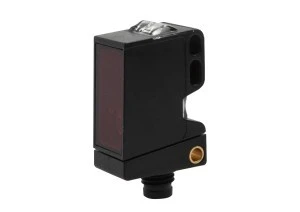

Czujnik optyczny odbiciowy 39x23x13mm Sn: 30‑200mm 10‑30V DC PNP/NPN złącze M8 4pin IP67 OT330571
- Producent:IPF ELECTRONIC
- Indeks producenta:OT330571
- Indeks TIM:0001-00014-04388
- Kategoria:Czujniki fotoelektryczne
- Ocena:
Cena:
Czujniki optyczne działają bezstykowo. Wykrywają obiekty niezależne od ich cech (np. Kształt, kolor, struktura powierzchni, materiał). Podstawowa zasada działania opiera się na transmisji i odbiorze światła. Istnieją trzy różne wersje: 1. Czujnik wiązki składa się z dwóch oddzielnych urządzeń, jednego nadajnika i jednego odbiornika, które są wyrównane względem siebie. Jeżeli wiązka światła między dwoma urządzeniami zostanie przerwana, wyjście przełączające jest zintegrowane z odbiornikiem zmienia swój status. 2. W przypadku czujnika odblaskowego nadajnik i odbiornik znajdują się w jednym urządzeniu. Emitowana wiązka światła jest odbijana z powrotem do odbiornika przez odbłyśnik. Gdy tylko wiązka światła zostanie przerwana, wyjście przełączające zintegrowane w urządzeniu zmienia swój status. 3. Z rozproszonym czujnikiem odbicia nadajnik i odbiornik znajdują się w jednym urządzeniu. Emitowana wiązka światła jest odbijana przez obiekt, który ma zostać wykryty. Gdy odbiornik wykryje odbite światło, wyjście przełączające jest zintegrowane w urządzeniu, zmienia swój status.
Rozmiar: 39x23x13mm
Klasa ochrony IP: IP67
Zasięg: 30-200mm
Połączenie: złącze M8 4-pinowe
Typ napięcia: 10-30 V DC
Temperatura otoczenia: -25 - 60°C
Dane techniczne
Znamionowe napięcie sterowania Us dla DC [V] do
30
Zakres regulacji [mm] do
200
Strefa zadziałania [mm] do
200
Temperatura otoczenia [°C] do
60
Zasięg działania [m]
0,2
Szerokość czujnika [mm]
13
Czas reakcji [ms]
0.5000
Częstotliwość przełączania [Hz]
1000
Tryb pracy czujnika
Tryb jasny/ciemny
Procedura strojenia
Nastawa ręczna
Sposób łączenia na wyjściu
PNP/NPN
Rodzaj połączenia elektrycznego
Złącze wtykowe M8
Stopień ochrony (IP)
IP67
Triangulacja
Eliminacja wpływu tła
Zakres regulacji [mm] od
20
Strefa zadziałania [mm] od
30
Temperatura otoczenia [°C] od
-25
Znamionowe napięcie sterowania Us dla DC [V] od
10
Wysokość czujnika [mm]
39
Długość czujnika [mm]
23
Maksymalny prąd wyjściowy [A]
100
Długość fali sensora [nm]
630
Rodzaj światła
Światło czerwone niespolaryzowane
Rodzaj konstrukcji obudowy
Prostopadłościan
Rodzaj napięcia
DC
Dane logistyczne
Ean
5903715626570
Typ przesyłki - dla 1 jednostki sprzedażowej
Paczka
