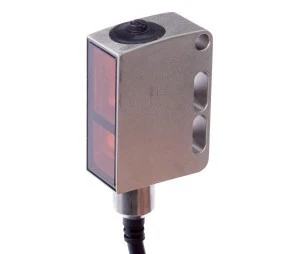

Czujnik optyczny odbiciowy 36x25x14mm Sn: 20‑100mm 10‑30V DC ‑30 stC PNP/NPN złącze M12 4pin IP67/IP69K OT370525
- Producent:IPF ELECTRONIC
- Indeks producenta:OT370525
- Indeks TIM:0001-00014-04390
- Kategoria:Czujniki fotoelektryczne
- Ocena:
Cena:
Czujniki optyczne działają bezstykowo. Wykrywają obiekty niezależne od ich cech (np. Kształt, kolor, struktura powierzchni, materiał). Podstawowa zasada działania opiera się na transmisji i odbiorze światła. Istnieją trzy różne wersje: 1. Czujnik wiązki składa się z dwóch oddzielnych urządzeń, jednego nadajnika i jednego odbiornika, które są wyrównane względem siebie. Jeżeli wiązka światła między dwoma urządzeniami zostanie przerwana, wyjście przełączające jest zintegrowane z odbiornikiem zmienia swój status. 2. W przypadku czujnika odblaskowego nadajnik i odbiornik znajdują się w jednym urządzeniu. Emitowana wiązka światła jest odbijana z powrotem do odbiornika przez odbłyśnik. Gdy tylko wiązka światła zostanie przerwana, wyjście przełączające zintegrowane w urządzeniu zmienia swój status. 3. Z rozproszonym czujnikiem odbicia nadajnik i odbiornik znajdują się w jednym urządzeniu. Emitowana wiązka światła jest odbijana przez obiekt, który ma zostać wykryty. Gdy odbiornik wykryje odbite światło, wyjście przełączające jest zintegrowane w urządzeniu, zmienia swój status.
Rozmiar: 36x25x14mm
Klasa ochrony IP: IP67
Zasięg: 20-100mm
Połączenie: złącze M12 4pin
Typ napięcia: 10-30 V DC
Temperatura otoczenia: -30 - 70°C
Dane techniczne
Sposób łączenia na wyjściu
PNP
Rodzaj połączenia elektrycznego
Złącze wtykowe M12
Tryb pracy czujnika
Tryb jasny/ciemny
Wysokość czujnika [mm]
36
Długość czujnika [mm]
25
Długość fali sensora [nm]
620
Zakres regulacji [mm] do
100
Rodzaj światła
Światło czerwone niespolaryzowane
Maksymalna strefa działania [mm]
100
Triangulacja
Eliminacja wpływu tła
Strefa zadziałania [mm] do
100
Temperatura otoczenia [°C] do
70
Znamionowe napięcie sterowania Us dla DC [V] do
30
Rodzaj konstrukcji obudowy
Prostopadłościan
Rodzaj napięcia
DC
Częstotliwość przełączania [Hz]
1000
Czas reakcji [ms]
0.5000
Szerokość czujnika [mm]
14
Maksymalny prąd wyjściowy [A]
100
Procedura strojenia
Nastawa ręczna
Maksymalny prąd na wyjściu zabezpieczonym [mA]
100
Zasięg działania [m]
0,1
Zakres regulacji [mm] od
20
Strefa zadziałania [mm] od
20
Temperatura otoczenia [°C] od
-30
Znamionowe napięcie sterowania Us dla DC [V] od
10
Dane logistyczne
Ean
5903715623418
Typ przesyłki - dla 1 jednostki sprzedażowej
Paczka
