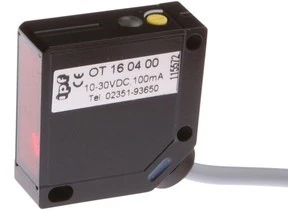

Czujnik optyczny odbiciowy 35x35x12mm Sn: 15‑300mm 10‑30V DC PNP Anticoincidence kabel 2m PVC IP67 OT160400
- Producent:IPF ELECTRONIC
- Indeks producenta:OT160400
- Indeks TIM:0001-00014-46398
- Kategoria:Czujniki fotoelektryczne
- Ocena:
Cena:
Czujniki optyczne działają bezstykowo. Wykrywają obiekty niezależne od ich cech (np. Kształt, kolor, struktura powierzchni, materiał). Podstawowa zasada działania opiera się na transmisji i odbiorze światła. Istnieją trzy różne wersje: 1. Czujnik wiązki składa się z dwóch oddzielnych urządzeń, jednego nadajnika i jednego odbiornika, które są wyrównane względem siebie. Jeżeli wiązka światła między dwoma urządzeniami zostanie przerwana, wyjście przełączające jest zintegrowane z odbiornikiem zmienia swój status. 2. W przypadku czujnika odblaskowego nadajnik i odbiornik znajdują się w jednym urządzeniu. Emitowana wiązka światła jest odbijana z powrotem do odbiornika przez odbłyśnik. Gdy tylko wiązka światła zostanie przerwana, wyjście przełączające zintegrowane w urządzeniu zmienia swój status. 3. Z rozproszonym czujnikiem odbicia nadajnik i odbiornik znajdują się w jednym urządzeniu. Emitowana wiązka światła jest odbijana przez obiekt, który ma zostać wykryty. Gdy odbiornik wykryje odbite światło, wyjście przełączające jest zintegrowane w urządzeniu, zmienia swój status.
Rozmiar: 35x35x12mm
Klasa ochrony IP: IP67
Zasięg: 15-300m
Połączenie: kabel 2m
Typ napięcia: 10-30 V DC
Temperatura otoczenia: -25 - 65°C
Dane techniczne
Triangulacja
Eliminacja wpływu tła
Zakres regulacji [mm] od
15
Strefa zadziałania [mm] od
15
Temperatura otoczenia [°C] od
-25
Maksymalny prąd wyjściowy [A]
100
Długość czujnika [mm]
35
Częstotliwość przełączania [Hz]
500
Długość fali sensora [nm]
880
Rodzaj światła
Światło czerwone niespolaryzowane
Maksymalna strefa działania [mm]
300
Z funkcją czasową
Rodzaj konstrukcji obudowy
Prostopadłościan
Rodzaj napięcia
DC
Napięcie przełączania OSSD w stanie „wysokim” [V]
1,8
Zakres regulacji [mm] do
300
Strefa zadziałania [mm] do
300
Temperatura otoczenia [°C] do
65
Zasięg działania [m]
1
Wysokość czujnika [mm]
35
Szerokość czujnika [mm]
12
Tryb pracy czujnika
Tryb jasny/ciemny
Procedura strojenia
Nastawa ręczna
Maksymalny prąd na wyjściu zabezpieczonym [mA]
100
Sposób łączenia na wyjściu
PNP
Rodzaj funkcji przełączania
Antywalentne
Rodzaj połączenia elektrycznego
Kabel
Stopień ochrony (IP)
IP67
Dane logistyczne
Ean
5903715632618
Typ przesyłki - dla 1 jednostki sprzedażowej
Paczka
