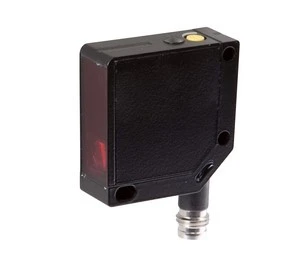

Czujnik optyczny odbiciowy 35x35x12mm Sn: 15‑300 10‑30V DC PNP Antykoincydencja złącze M8 4pin IP67 OT160470
- Producent:IPF ELECTRONIC
- Indeks producenta:OT160470
- Indeks TIM:0001-00014-04379
- Kategoria:Czujniki fotoelektryczne
- Ocena:
Cena:
Czujniki optyczne działają bezstykowo. Wykrywają obiekty niezależne od ich cech (np. Kształt, kolor, struktura powierzchni, materiał). Podstawowa zasada działania opiera się na transmisji i odbiorze światła. Istnieją trzy różne wersje: 1. Czujnik wiązki składa się z dwóch oddzielnych urządzeń, jednego nadajnika i jednego odbiornika, które są wyrównane względem siebie. Jeżeli wiązka światła między dwoma urządzeniami zostanie przerwana, wyjście przełączające jest zintegrowane z odbiornikiem zmienia swój status. 2. W przypadku czujnika odblaskowego nadajnik i odbiornik znajdują się w jednym urządzeniu. Emitowana wiązka światła jest odbijana z powrotem do odbiornika przez odbłyśnik. Gdy tylko wiązka światła zostanie przerwana, wyjście przełączające zintegrowane w urządzeniu zmienia swój status. 3. Z rozproszonym czujnikiem odbicia nadajnik i odbiornik znajdują się w jednym urządzeniu. Emitowana wiązka światła jest odbijana przez obiekt, który ma zostać wykryty. Gdy odbiornik wykryje odbite światło, wyjście przełączające jest zintegrowane w urządzeniu, zmienia swój status.
Rozmiar: 35x35x12mm
Klasa ochrony IP: IP67
Zasięg: 15-300m
Połączenie: złącze M8 4-pinowe
Typ napięcia: 10-30 V DC
Temperatura otoczenia: -25 - 65°C
Dane techniczne
Sposób łączenia na wyjściu
PNP
Rodzaj konstrukcji obudowy
Prostopadłościan
Rodzaj napięcia
DC
Wysokość czujnika [mm]
35
Długość czujnika [mm]
35
Częstotliwość przełączania [Hz]
500
Zakres regulacji [mm] do
300
Długość fali sensora [nm]
660
Rodzaj światła
Światło czerwone niespolaryzowane
Zasięg działania [m]
0,3
Zakres regulacji [mm] od
15
Strefa zadziałania [mm] od
15
Temperatura otoczenia [°C] od
-25
Znamionowe napięcie sterowania Us dla DC [V] od
10
Rodzaj funkcji przełączania
Antywalentne
Rodzaj połączenia elektrycznego
Złącze wtykowe M8
Stopień ochrony (IP)
IP67
Czas reakcji [ms]
1
Szerokość czujnika [mm]
12
Maksymalny prąd wyjściowy [A]
100
Tryb pracy czujnika
Tryb jasny/ciemny
Procedura strojenia
Nastawa ręczna
Maksymalna strefa działania [mm]
300
Triangulacja
Eliminacja wpływu tła
Strefa zadziałania [mm] do
300
Temperatura otoczenia [°C] do
65
Znamionowe napięcie sterowania Us dla DC [V] do
30
Dane logistyczne
Ean
5903715624132
Typ przesyłki - dla 1 jednostki sprzedażowej
Paczka
