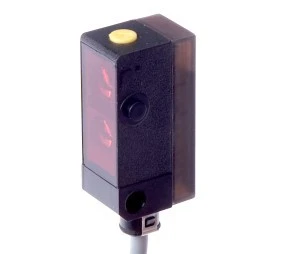

Czujnik optyczny odbiciowy 27x14x12mm Sn: 20‑120mm 10‑30V DC PNP NO złącze kablowe M8 3pin 0,2m PVC IP65 OT140170
- Producent:IPF ELECTRONIC
- Indeks producenta:OT140170
- Indeks TIM:0001-00014-04375
- Kategoria:Czujniki fotoelektryczne
- Ocena:
Cena:
Czujniki optyczne działają bezstykowo. Wykrywają obiekty niezależne od ich cech (np. Kształt, kolor, struktura powierzchni, materiał). Podstawowa zasada działania opiera się na transmisji i odbiorze światła. Istnieją trzy różne wersje: 1. Czujnik wiązki składa się z dwóch oddzielnych urządzeń, jednego nadajnika i jednego odbiornika, które są wyrównane względem siebie. Jeżeli wiązka światła między dwoma urządzeniami zostanie przerwana, wyjście przełączające jest zintegrowane z odbiornikiem zmienia swój status. 2. W przypadku czujnika odblaskowego nadajnik i odbiornik znajdują się w jednym urządzeniu. Emitowana wiązka światła jest odbijana z powrotem do odbiornika przez odbłyśnik. Gdy tylko wiązka światła zostanie przerwana, wyjście przełączające zintegrowane w urządzeniu zmienia swój status. 3. Z rozproszonym czujnikiem odbicia nadajnik i odbiornik znajdują się w jednym urządzeniu. Emitowana wiązka światła jest odbijana przez obiekt, który ma zostać wykryty. Gdy odbiornik wykryje odbite światło, wyjście przełączające jest zintegrowane w urządzeniu, zmienia swój status.
Rozmiar: 27x14x12mm
Klasa ochrony IP: IP65
Zasięg: 20-120mm
Połączenie: złącze kablowe M8 3-pinowe 0,2m PVC
Typ napięcia: 10-30 V DC
Temperatura otoczenia: -25 - 65°C
Dane techniczne
Sposób łączenia na wyjściu
PNP
Rodzaj konstrukcji obudowy
Prostopadłościan
Materiał obudowy
Tworzywo sztuczne
Stopień ochrony (IP)
IP65
Wysokość czujnika [mm]
27
Długość czujnika [mm]
14
Maksymalny prąd wyjściowy [A]
100
Procedura strojenia
Nastawa ręczna
Maksymalna strefa działania [mm]
120
Triangulacja
Eliminacja wpływu tła
Strefa zadziałania [mm] od
20
Temperatura otoczenia [°C] od
-25
Znamionowe napięcie sterowania Us dla DC [V] od
10
Rodzaj funkcji przełączania
Styk zwierny (NO)
Rodzaj połączenia elektrycznego
Kabel
Rodzaj napięcia
DC
Szerokość czujnika [mm]
12
Czas reakcji [ms]
1
Częstotliwość przełączania [Hz]
500
Długość fali sensora [nm]
660
Rodzaj światła
Światło czerwone niespolaryzowane
Zasięg działania [m]
0,12
Strefa zadziałania [mm] do
120
Temperatura otoczenia [°C] do
65
Znamionowe napięcie sterowania Us dla DC [V] do
30
Dane logistyczne
Ean
5903715625238
