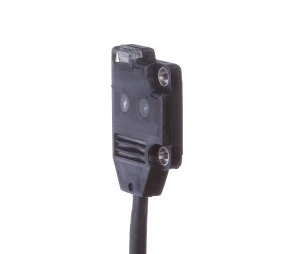

Czujnik optyczny odbiciowy 20x3,5x13mm Sn: 2‑25mm 12‑24V DC PNP NO kabel 2m PVC IP67 OTQ30100
- Producent:IPF ELECTRONIC
- Indeks producenta:OTQ30100
- Indeks TIM:0001-00014-04395
- Kategoria:Czujniki fotoelektryczne
- Ocena:
Cena:
Czujniki optyczne działają bezstykowo. Wykrywają obiekty niezależne od ich cech (np. Kształt, kolor, struktura powierzchni, materiał). Podstawowa zasada działania opiera się na transmisji i odbiorze światła. Istnieją trzy różne wersje: 1. Czujnik wiązki składa się z dwóch oddzielnych urządzeń, jednego nadajnika i jednego odbiornika, które są wyrównane względem siebie. Jeżeli wiązka światła między dwoma urządzeniami zostanie przerwana, wyjście przełączające jest zintegrowane z odbiornikiem zmienia swój status. 2. W przypadku czujnika odblaskowego nadajnik i odbiornik znajdują się w jednym urządzeniu. Emitowana wiązka światła jest odbijana z powrotem do odbiornika przez odbłyśnik. Gdy tylko wiązka światła zostanie przerwana, wyjście przełączające zintegrowane w urządzeniu zmienia swój status. 3. Z rozproszonym czujnikiem odbicia nadajnik i odbiornik znajdują się w jednym urządzeniu. Emitowana wiązka światła jest odbijana przez obiekt, który ma zostać wykryty. Gdy odbiornik wykryje odbite światło, wyjście przełączające jest zintegrowane w urządzeniu, zmienia swój status.
Rozmiar: 20x3,5x13mm
Klasa ochrony IP: IP67
Zasięg: 2-25mm
Połączenie: kabel 2m
Typ napięcia: 12-24 V DC
Temperatura otoczenia: -25 - 55°C
Dane techniczne
Strefa zadziałania [mm] do
25
Temperatura otoczenia [°C] do
70
Znamionowe napięcie sterowania Us dla DC [V] do
24
Rodzaj materiału osłony przewodu
PVC
Wysokość czujnika [mm]
20
Długość czujnika [mm]
3.5000
Maksymalny prąd wyjściowy [A]
50
Klasa bezpieczeństwa lasera
Klasa 3
Maksymalna strefa działania [mm]
25
Rodzaj materiału powierzchni optycznej
Tworzywo sztuczne
Rodzaj funkcji przełączania
Styk zwierny (NO)
Rodzaj połączenia elektrycznego
Kabel
Rodzaj napięcia
DC
Strefa zadziałania [mm] od
2
Temperatura otoczenia [°C] od
-30
Znamionowe napięcie sterowania Us dla DC [V] od
12
Częstotliwość przełączania [Hz]
1000
Czas reakcji [ms]
0.5000
Szerokość czujnika [mm]
13
Długość fali sensora [nm]
680
Rodzaj światła
Światło czerwone niespolaryzowane
Zasięg działania [m]
0,025
Sposób łączenia na wyjściu
PNP
Rodzaj konstrukcji obudowy
Prostopadłościan
Materiał obudowy
Tworzywo sztuczne
Stopień ochrony (IP)
IP67
Dane logistyczne
Ean
5903715624156
Typ przesyłki - dla 1 jednostki sprzedażowej
Paczka
