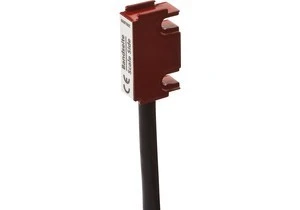

Do pomiaru długości, prędkości obrotowej lub pomiaru kąta stosuje się magnetyczne systemy pomiarowe. Systemy te działają w taki sposób, że czujnik porusza się bezdotykowo po elastycznej taśmie magnetycznej lub znajduje się nad obracającym się namagnesowanym kołem pomiarowym. Taśma magnetyczna jest nakładana na taśmę stalową o grubości 0,3 mm i znajduje się na obwodzie różnych kół pomiarowych. Namagnesowanie odbywa się przy określonych skokach biegunów. Poprzez skanowanie biegunów magnetycznych generowany jest sygnał analogowy, który jest przekształcany na cyfrowe sygnały prostokątne, które mogą być przetwarzane przez dołączoną elektronikę i, w razie potrzeby, wyświetlane. Czujnik wykrywa nachylenie paska i przekształca informacje na ścieżkę o wysokiej rozdzielczości lub informacje o obrocie. Do odczytania linii magnetycznych nie jest wymagany bezpośredni kontakt. Czujniki magnetyczne są niewrażliwe na brud, oleje i wilgoć oraz stosunkowo stabilne przy wstrząsach i wibracjach. Dla użytkowników otwiera to szerokie pole zastosowań, np. dla instalacji i systemów w przemyśle drzewnym, przy osiach liniowych, na zewnątrz lub przy użyciu obrabiarek.
Zasada działania: względny
Obudowa: 15x27x7,8mm
Temperatura otoczenia: -20 - 70°C
Połączenie: złącze kablowe 6pin 2m
Zakres wykrywania: 0,1-2mm
