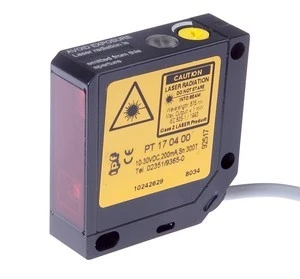

Czujnik laserowy odbiciowy 50x50x15mm Sn: 25‑300mm 10‑30V DC PNP NC/NO kabel 2m PVC IP67 PT170400
- Producent:IPF ELECTRONIC
- Indeks producenta:PT170400
- Indeks TIM:0001-00014-06202
- Kategoria:Czujniki fotoelektryczne
- Ocena:
Cena:
Czujniki optyczne działają bezstykowo. Wykrywają obiekty niezależne od ich cech (np. Kształt, kolor, struktura powierzchni, materiał). Podstawowa zasada działania opiera się na transmisji i odbiorze światła. Istnieją trzy różne wersje: 1. Czujnik wiązki składa się z dwóch oddzielnych urządzeń, jednego nadajnika i jednego odbiornika, które są wyrównane względem siebie. Jeżeli wiązka światła między dwoma urządzeniami zostanie przerwana, wyjście przełączające jest zintegrowane z odbiornikiem zmienia swój status. 2. W przypadku czujnika odblaskowego nadajnik i odbiornik znajdują się w jednym urządzeniu. Emitowana wiązka światła jest odbijana z powrotem do odbiornika przez odbłyśnik. Gdy tylko wiązka światła zostanie przerwana, wyjście przełączające zintegrowane w urządzeniu zmienia swój status. 3. Z rozproszonym czujnikiem odbicia nadajnik i odbiornik znajdują się w jednym urządzeniu. Emitowana wiązka światła jest odbijana przez obiekt, który ma zostać wykryty. Gdy odbiornik wykryje odbite światło, wyjście przełączające jest zintegrowane w urządzeniu, zmienia swój status.
Rozmiar: 50x50x15mm
Klasa ochrony IP: IP67
Zasięg: 25-300mm
Połączenie: kabel 2m
Wyjście: PNP
Funkcja wyjściowa: styk normalnie otawrty/zamknięty (NO/NC)
Znamionowe prąd łączeniowy: 200mA
Typ napięcia: 10-30 V DC
Temperatura otoczenia: -10 - 50°C
Dane techniczne
Rodzaj materiału powierzchni optycznej
Szkło
Rodzaj funkcji przełączania
Styk przełączny (NO/NC)
Rodzaj połączenia elektrycznego
Kabel
Stopień ochrony (IP)
IP67
Wysokość czujnika [mm]
50
Długość czujnika [mm]
50
Maksymalny prąd wyjściowy [A]
200
Tryb pracy czujnika
Tryb jasny/ciemny
Procedura strojenia
Nastawa ręczna
Triangulacja
Eliminacja wpływu tła
Strefa zadziałania [mm] do
300
Temperatura otoczenia [°C] do
50
Znamionowe napięcie sterowania Us dla DC [V] do
30
Sposób łączenia na wyjściu
PNP
Rodzaj konstrukcji obudowy
Prostopadłościan
Rodzaj napięcia
DC
Częstotliwość przełączania [Hz]
800
Czas reakcji [ms]
0.6000
Szerokość czujnika [mm]
15
Zakres regulacji [mm] do
300
Długość fali sensora [nm]
650
Rodzaj światła
Laser półprzewodnikowy, światło czerwone
Zakres regulacji [mm] od
25
Strefa zadziałania [mm] od
25
Temperatura otoczenia [°C] od
-10
Znamionowe napięcie sterowania Us dla DC [V] od
10
Dane logistyczne
Ean
5903715625252
Typ przesyłki - dla 1 jednostki sprzedażowej
Paczka
