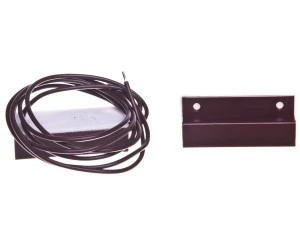

K-1 BR to czujka magnetyczna stanowiąca podstawowy element ochrony obwodowej. Służy do zabezpieczania drzwi, okien itp., reagując na ich otwarcie. Składa się z dwóch wodoszczelnych części:
- czujnika kontaktronowego (magnetycznego)
- magnesu.
Oddalenie jednej części od drugiej powoduje rozwarcie obwodu czujnika, co sygnalizowane jest jako naruszenie. Czujka przeznaczona jest do montażu powierzchniowego poprzez przykręcenie np. na ramie okiennej czy futrynie.
Dane techniczne:
- Maksymalne napięcie przełączalne kontaktronu: 20 V
- Maksymalny prąd przełączalny: 20 mA
- Minimalna liczba przełączeń przy obciążeniu 20 V, 20 mA: 360 000
- Materiał stykowy: Ru (Ruten)
- Odległość zamknięcia styków kontaktronu: 18 mm
- Odległość otwarcia styków kontaktronu: 28 mm
- Oporność przejściowa: 150 Ω
- Waga: 10 g
K-1 BR jest przystosowana do współpracy zarówno z dowolną centralą alarmową wyposażoną w wejścia typu NC, jak i w systemach automatyki jako element sterujący.
