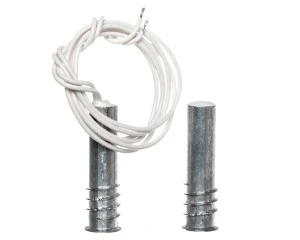

K-3 2E to czujka magnetyczna stanowiąca podstawowy element ochrony obwodowej. Służy do zabezpieczania drzwi, okien itp., reagując na ich otwarcie. Składa się z dwóch wodoszczelnych części:
- czujnika kontaktronowego (magnetycznego)
- magnesu
Oddalenie jednej części od drugiej powoduje rozwarcie obwodu czujnika, co sygnalizowane jest jako naruszenie. Dodatkowo czujka wyposażona jest w 2 rezystory 1,1 kΩ połączone z kontaktronem w konfiguracji 2EOL. Czujka przystosowana do współpracy zarówno z dowolną centralą alarmową wyposażoną w wejścia typu NC, jak i w systemach automatyki jako element sterujący.
Najważniejsze cechy:
- Maksymalne napięcie przełączalne kontaktronu: 20 V
- Maksymalny prąd przełączalny: 20 mA
- Minimalna liczba przełączeń przy obciążeniu 20 V, 20 mA: 360 000
- Materiał stykowy: Ru (Ruten)
- Odległość zamknięcia styków kontaktronu: 15 mm
- Odległość otwarcia styków kontaktronu: 24 mm
- Rezystancja parametryczna: 2 x 1100 Ω
- Waga: 24 g
Czujka przeznaczona jest do montażu wpuszczanego, tzn. jej elementy umieszcza się, wkręcając ich aluminiowe obudowy w odpowiednio przygotowanych otwory w drewnie lub tworzywie sztucznym np. futryny
