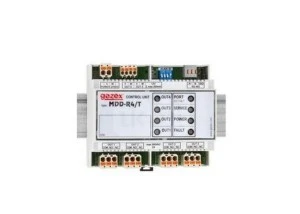

MDD-R4/T to wysokiej jakości moduł wykonawczy zaprojektowany pod kątem rozbudowy Cyfrowego Systemu Detekcji Gazów (CSDG). Moduł pozwala na wykonanie lokalnego sterowania urządzeniami wykonawczymi/sygnalizatorami dla wybranej grupy do 32 detektorów pracujących w CSDG. Urządzenie posiada cztery wyjścia stykowe i dwa wyjścia alarmowe 12V=.
W celu poprawnego funkcjonowania, urządzenie wymaga współpracy z modułem nadzorczym typu MDD-256/T . Komunikacja z modułem nadzorczym odbywa się za pośrednictwem standardu RS-485. Moduł stale realizuje zadane funkcje alarmowe poprzez włączenie optycznej sygnalizacji alarmowej i aktywowanie własnych wyjść stykowych i alarmowych 12V=.
Cechy użytkowe
- prosta realizacja niezależnych grup/stref detektorów (max 32 szt. w grupie) z lokalnym sterowaniem urządzeniami wykonawczymi
- komunikacja z modułem nadzorczym typu MDD-256/T w standardzie RS-485 (MODBUS RTU, port izolowany galwanicznie);
- optyczna sygnalizacja stanów wyjść stykowych OUT1, OUT2, OUT3, OUT4;
- wyjścia alarmowe napięciowe 12V= OUT5 oraz OUT6, do sterowania sygnalizatorami akustycznymi i optycznymi;
- wyjścia stykowe do sterowania wentylatorami, silnikami, stycznikami, tablicami informacyjnymi lub łączenia z automatyką budynku/zakładu;
- wszystkie zaciski zdejmowalne, z możliwością łączenia przewodów drutowych i linki (bez tulejek)
- obudowa do montażu na szynie TS35 w standardowych rozdzielniach elektrycznych;
- konfiguracja ustawień modułu poprzez moduł nadrzędny MDD-256/T (manualnie za pomocą klawiatury na panelu czołowym) lub przez dedykowane oprogramowanie konfiguracyjne „MDD256 View”
