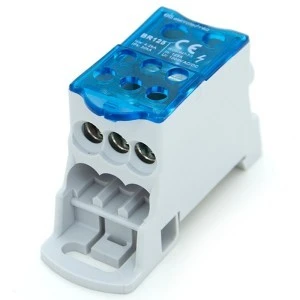

Blok rozdzielczy mostek na szynę TH 125A ELS Elektrotechnika BR125

Bloki rozdzielcze (zwane również blokami łączeniowymi) to urządzenia wykorzystywane głównie w rozdzielnicach niskiego napięcia. Ich użycie pozwala na połączenie w jednej instalacji przewodów o różnych średnicach. Dzięki nim możliwe jest także podzielenie instalacji na osobne obwody, jak również oddzielenie od siebie zacisków fazowych, neutralnych i ochronnych.

Bloki rozdzielcze różnią się między sobą pojemnością, umiejscowieniem w rozdzielnicy oraz sposobem przyłączania.

• korpus wykonany z poliamidu PA,
• zaciski wykonane z niklowanego mosiądzu
• montaż na szynie TH35 lub bezpośrednio do płyty na dwie śrubki,
• możliwość podłączenia przewodów z lub bez końcówek izolacyjnych,
• możliwość łączenia szeregowo, według indywidualnych potrzeb.

Dane techniczne:

• Prąd znamionowy (In): 125A,
• Prąd znamionowy wytrzymywany krótkotrwały (Icw): 4,2kA,
• Prąd znamionowy szczytowy wytrzymywany (Ipk): 30kA,
• Napięcie znamionowe izolacji (Ui): 690V IEC / 1000V AC/DC,
• Zaciski: In: 1 x 70 mm², 1 x 16 mm², Out: 6 x 16 mm²,
• Wymiary (mm): 29 x 77 x 46.
