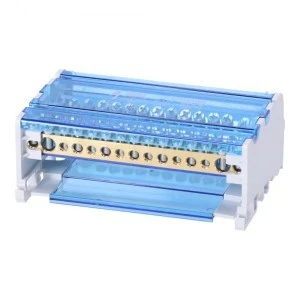

Blok rozdzielczy od HEDO to wysokiej jakości komponent wykonany z wytrzymałych materiałów, takich jak poliamid PA66 V0 i poliwęglan PC, przez co jest odporny na uszkodzenia mechaniczne oraz korozję
Łatwa instalacja i odporność na zwarcia zwiększają bezpieczeństwo całej instalacji, a modułowa konstrukcja umożliwia przyszłą rozbudowę systemu.
Kompaktowe wymiary oraz modułowa budowa pozwalają na oszczędność miejsca w rozdzielnicy.
Dane techniczne
- Producent: HEDO
- Kod producenta: 90243
- Rozmiar: 90 × 130 × 50 mm
- Śruba: stal ocynkowana
- Konduktor: mosiądz
- Materiał: poliamid PA66 V0
- Pokrywa: poliwęglan PC
- Standardy: IEC 60947-7-1
- Napięcie: 500 V
- Prąd: 100 A
- Icw (krótkotrwała zdolność zwarciowa): 4.5 kA
- IPk (prąd zwarciowy szczytowy): 20 kA
Certyfikaty
Dane okablowania
Wejście A, B, C
- Punkty podłączenia: x2
- Moment obrotowy: 2~3 Nm
- Średnica: 8,5 mm
- Podłączenie drut: 10 ~ 25 mm²
- Podłączenie linka: 10 ~ 25 mm²
Wyjście A, B, C
- Punkty połączenia: x6 (A) x7 (B)
- Moment obrotowy: 1.2 ~ 1.5 Nm (A) 2~3 Nm (B)
- Średnica: 4.5 mm (A) / 5,5 mm (B)
- Podłączenie drut: 1,5 ~ 4 mm² (A) / 2.5 ~ 6 mm² (B)
- Podłączenie linka: 0,75 ~ 4 mm² (A) / 1.5 ~ 6 mm² (B)
