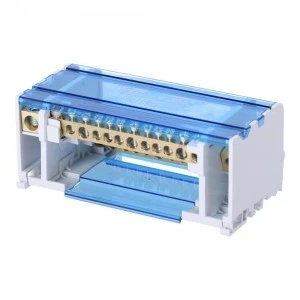

Blok rozdzielczy od HEDO to wysokiej jakości komponent wykonany z wytrzymałych materiałów, takich jak poliamid PA66 V0 i poliwęglan PC, przez co jest odporny na uszkodzenia mechaniczne oraz korozję
Łatwa instalacja i odporność na zwarcia zwiększają bezpieczeństwo całej instalacji, a modułowa konstrukcja umożliwia przyszłą rozbudowę systemu.
Kompaktowe wymiary oraz modułowa budowa pozwalają na oszczędność miejsca w rozdzielnicy.
Dane techniczne
- Producent: HEDO
- Kod producenta: 90249
- Rozmiar: 90 × 170 × 70 mm
- Śruba: stal ocynkowana
- Konduktor: mosiądz
- Materiał: poliamid PA66 V0
- Pokrywa: poliwęglan PC
- Standardy: IEC 60947-7-1
- Napięcie: 690 V
- Prąd: 160 A
- Icw (krótkotrwała zdolność zwarciowa): 8.2 kA
- IPk (prąd zwarciowy szczytowy): 35 kA
Certyfikaty
Dane okablowania
Wejście A, B, C
- Punkty podłączenia: x1
- Moment obrotowy: 8 ~ 10 Nm
- Średnica: 11.5 mm
- Podłączenie drut: 10 ~ 50 mm²
- Podłączenie linka: 10 ~ 50 mm²
Wyjście A, B, C
- Punkty podłączenia: x4 (A) / x8 (B)
- Moment obrotowy: 2 ~ 3 Nm (A) / 2 ~ 3 Nm (B)
- Średnica: 8.5 mm (A) / 7 mm (B)
- Podłączenie drut: 10 ~ 35 mm² (A) / 2.5 ~ 16 mm (B)
- Podłączenie linka: 10 ~ 25 mm² (A) / 1.5 ~ 16 mm² (B)
