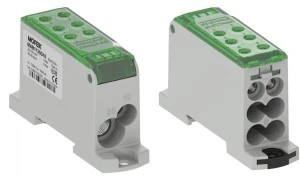

Blok dystrybucyjny ‑ rozdzielczy OJL135A zielony AL/CU we:1x2,5‑35mm2 /1x2,5‑10mm2 wy: 4x2,5‑16mm2/2x2,5‑10mm2 1000V MAB1135G10
- Producent:MOREK
- Indeks producenta:MAB1135G10
- Indeks TIM:0001-00015-91156
- Kategoria:Bloki rozdzielcze
- Ocena:
Cena:
Bloki rozdzielcze OJL firmy MOREK przeznaczone są do rozdzielania przewodów o większym przekroju na kilka mniejszych.
Bloki OJL występują w 9 standardowych wersjach o nominalnym przekroju przyłączeniowym:
OJL135A - 35 mm² Al/Cu
OJL200A - 70 mm² Al/Cu
OJL280A - 120 mm² Al/Cu
OJL400A - 240 mm² Al/Cu
Bloki z oznaczeniem AF i AFS są przeznaczone do podłączania (wejścia) elastycznych szyn zbiorczych MOFLEX 10 x 25 mm lub kilku szyn 1 x 25 mm.
Śruby dokręcane są za pomocą klucza sześciokątnego. Bloki mogą być mocowane na standardowej szynie DIN lub za pomocą śrub na litej powierzchni płaskiej. W modelach AS i AFS możliwe jest plombowanie pokrywy.
Wszystkie typy bloków z serii OJL mogą być użytkowane przy napięciu znamionowym do 1000V AC/DC. Klasa A - certyfikowane zgodnie z normami EN 61238-1 oraz EN 60947-7-1.
Zastosowany materiał - cynowane aluminium, poliamid PA66. Temperatura pracy (°C) 80. Obudowa dla wszystkich typów konstrukcji ma stopień ochrony IP20
Dane techniczne
CN
85369010
Liczba podłączeń 16 mm2
4
Liczba podłączeń 25 mm2
0
Liczba podłączeń < 6 mm2
0
Prąd znamionowy [A]
135
Osłona izolacyjna przed dotykiem
Sposób montażu
Szyna DIN / śruba
Wysokość [mm]
49
Szerokość [mm]
24,3
Liczba podłączeń > 25 mm2
1
Liczba podłączeń 10 mm2
3
Łączna liczba podłączeń
8
Liczba biegunów
1
Rodzaj połączenia
Śrubowy
Głębokość [mm]
90
Dane logistyczne
Ean
4744397034618
Szerokość opakowania [mm]
50
Waga z opakowaniem [kg]
0.09
Wysokość opakowania [mm]
25
Długość opakowania [mm]
90
Typ przesyłki - dla 1 jednostki sprzedażowej
Paczka
