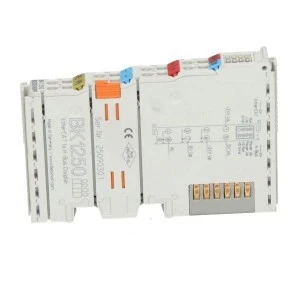

BK1250 Kompaktowy łącznik między terminalami EtherCAT a terminalami magistrali

BK1250 to łącznik magistrali w obudowie terminala do mieszanego wykorzystania terminali EtherCAT i standardowych terminali magistrali w stacji magistrali. Do BK1250 można podłączyć do 64 terminali magistrali i jeden terminal końcowy magistrali. Obraz procesu systemu EtherCAT jest przypisywany automatycznie. Poprzez rozszerzenie K-Bus można podłączyć do 255 terminali magistrali. Zasilanie systemowe i polowe, każde 24 V DC, jest dostarczane bezpośrednio do BK1250. Podłączone terminale magistrali są zasilane prądem wymaganym do komunikacji z dostarczonego napięcia systemowego. Zasilanie polowe jest przekazywane do poszczególnych komponentów I/O za pośrednictwem styków zasilania o natężeniu do 10 A. Zaciski magistrali są parametryzowane za pomocą ADS za pośrednictwem oprogramowania KS2000. Alternatywnie, sterownik (PLC, IPC) może skonfigurować zaciski magistrali za pomocą bloków funkcyjnych PLC.
