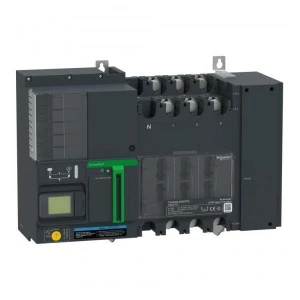

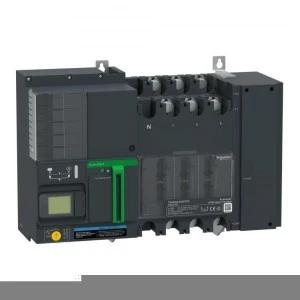

Automatyczny Przełącznik Zasilania TransferPacT Automatic, 200A, 400V, 4P, z pokrętłem, rozmiar 250A TA25D4S2004TPE
- Producent:SCHNEIDER
- Seria produktu:TRANSFERPACT
- Indeks producenta:TA25D4S2004TPE
- Indeks TIM:0001-00019-18272
- Kategoria:Automatyka SZR
- Ocena:
Cena:
Przełącznik zasilania Schneider Electric
TransferPacT TA25D4S2004TPE
TransferPacT Automatic, 200A, 400V, 4P, z pokrętłem, rozmiar 250A
Parametry:
| Typ urzadzenia | Automatyczne przełączanie |
| Prąd znamionowy | 200 A |
| Napięcie pracy | 400 V prąd przemienny (AC) 50/60 Hz |
| Liczba biegunów | 4P |
| Wyświetlacz LCD | wskaźnik alarmu |
* Pozostałe parametry w karcie katalogowej do pobrania.
Opis serii
TransferPacT to układ przełączania zasilania nowej generacji firmy Schneider Electric. Zapewnia on najlepszą w swojej klasie niezawodności krótki czas przełączeń. TransferPacT dzięki kompaktowej budowie znajdzie zastosowanie w wielu aplikacjach, w których liczy się łatwość instalacji i prostota obsługi. Opcja komunikacji Modbus pozwala na monitorowanie stanu układu jak i jego sterowanie.
-
Budynki komercyjne
-
Służba zdrowia
-
Centra danych
-
Transport
Główne cechy TransferPacT
Przełącznik pozwala na bezpieczne wykonanie testu dielektrycznego.
Active automatic HMI to rozwiązanie EcoStruxure oparte na wbudowanym sterowniku PME. Pozwala ono na całodobowe monitorowanie zasilanie oraz konserwację predykcyjną.
TransferPacT jest wyposażony we wskaźnik LED, który informuje o stanie zasilania, alarmie, położeniu przełącznika oraz trybie pracy.
Przyłącza zasilające dla zacisków oczkowych do 95mm2.
TransferPacT posiada trójpołożeniowy suwak, który wskazuje następujące stany urządzenia:
- tryb automatyczny,
- położenie ręczne,
- położenie kłódki w celu odłączenia urządzenia w czasie konserwacji.
Dodatkowe moduły typu "play and plug" zapewniają funkcję zdalnego transferu, zmniejszenia obciążenia, sterowania agregatem prądotwórczym, wyłaczenia pożarowego komunikacji oraz testowania.
Zewnętrzny interfejs HMI pozwala na sterowanie TransferPacT z drzwi rozdzielni.
Korzyści z zastosowania TransferPacT
-
Dostępność zasilania
- Wysoka wytrzymałość zwarciowa oraz najlepsza w swojej klasie ochrona przed promieniowaniem elektromagnetycznym. Przy temperaturze pracy w zakresie od -25 do 70°C. Testy wibracyjne są przeprowadzane zgodnie z normą IEC 60608-2-6
- Tabele koordynacji z zabezpieczeniami od strony sieci, zapewniające poprawną ochronę układu przełączania i instalacji elektrycznej
- Innowacyjna technologia, która zapewnia ultraszybkie przesyłanie danych
-
Efektywność i prosta obsługa
- TransferPacT to kompaktowa i łatwa do zainstalowania konstrukcja ze zintegrowanymi zaciskami przyłączeniowymi
- Modułowa budowa aparatów umożliwia kompleksowe zarządzanie cyklem życia produktów
- TransferPacT pozwala na wykonanie testu dielektrycznego rozdzielnicy bez odłączania zasilania
- Istnieje możliwość rozbudowy aparatu o moduły funkcjonale, poszerzające możliwości układu
- Oferta Green Premium i ekologiczne opakowania pozwalają zaoszczędzić cenne zasoby
-
Powiązany z systemem EcoStruxure Power
- Technologia TransferPacT pozwala na nieprzerwane (24/7) monitorowanie poboru mocy w sieciach zasilania, częstotliwości, braku równowagi napięcia oraz rotacje faz
- Oprogramowanie monitorujące umożliwia konserwacje predykcyjną, dzięki analizie danych o wydajności i powiadomieniomd w celu aktywnego udzielania rekomendacji
- Łatwy dostęp do wszelkich dokumentów związanych z produktami z urządzeń mobilnych
Poznaj całą gamę rozwiązań modułowych układów przełączania zasilania TransferPacT
Zwównoważony rozwój
Etykieta Green Premium jest zobowiązaniem firmy Schneider Electric do dostarczania produktów o najwyższej w swojej klasie ekologiczności. Green Premium obiecuje zgodność z najnowszymi przepisami, przejrzystość w zakresie wpływu na środowisko, a także produkty o obiegu zamkniętym i niskiej emisji CO2.
Przejrzystość
RoHS/REACh
Najczęściej zadawane pytania
1. Czym różni się Active Automatic od Automatic?
Różnią się sterownikiem i jednostką HMI. Active Automatic jest bardziej zaawansowany i umożliwia monitorowanie i nastawianie wielu parametrów pracy układu: czasy przełączeń, precyzyjne nastawianie progów zadziałania oraz sterowanie i monitorowanie za pomocą komunikacji. Wersja Automatic to podstawowy sterownik, który umożliwia przełączanie zasilania przy zaniku napięć lub częstotliwości.
2. Czy można rozbudować istniejący już układ?
Tak. Można to zrobić na 2 sposoby: 1. Przez dodatkowe moduły montowane w slotach pod wyświetlaczem. 2. Przez zmianę jednostki sterującej i przejście z wersji Automatic na Active Automatic.
3. Czy Transferpact może działać jak wyłącznik?
Nie. Transferpact jest oparty na rozłącznikach i w zależności od instalacji może być wymagane doubezpieczenie wyłącznikiem lub wkładką topikową zgodnie z tabelami koordynacji.
4. Czy Transferpact może zapewnić wyłączenie awaryjne?
Tak. Można tu zastosować dodatkowe moduły takie jak Fire protection, który zadziała jak wyzwalacz napięciowy w wyłączniku awaryjnym.
5. Czy sterownik wymaga dodatkowego zasilania?
Nie. Sterownik jest zasilany z napięcia źródeł z zacisków napięciowych. Dodatkowego zasilania 24VDC wymaga jedynie opcja Modbus.
6. W jaki sposób zapewnić zasilanie w układzie siec Generator, gdy zaniknie zasilanie z sieci?
Przez moduł generatorowy z podtrzymaniem kondensatorowym lub zewnętrzny Ups.
