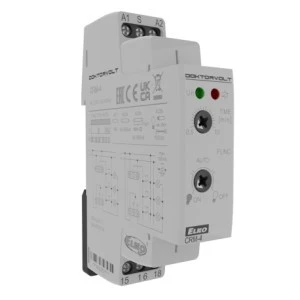

Automat schodowy ELKO
⭐⭐⭐⭐⭐
➡️ Prosty automat schodowy służy do sterowania oświetleniem korytarzy, hal, klatek schodowych. Można go wykorzystać również do opóźnionego wyłączenia wentylatora np. w kuchni lub łazience.
➡️ 3 funkcje: - ON (załączony na stałe) - np. podczas sprzątania, przeprowadzki - AUTO - automat schodowy bez sygnalizacji - OFF (rozłączony na stałe) - np. podczas wymiany lamp.
➡️ ustawialny zakres czasu 0.5 ... 10 minut.
➡️ odliczanie czasu można skończyć poprzez długie naciśnięcie przycisku sterowania (>2s).
➡️ opcjonalne podłączenie przycisków sterujących z jarzeniówkami (maks. 100 mA).
➡️ bezpotencjałowy kontakt wyjściowy AC1 16A (4000VA), prąd udarowy do 80A.
➡️ podłączenie 3 lub 4 przewodowe.
➡️ Dane techniczne automatu schodowego firmy ELKO:
- - zaciski napięcia zasilania A1 - A2,
- - napięcie zasilania AC 230V (50 -60 Hz),
- - pobór mocy (maks.) 3 VA/ 1.6 W,
- - max moc rozproszona (Un + zaciski) 4W,
- - tolerancja napięcia zasilania -15 %; +10 %,
- - sygnalizacja zasilania zielona dioda LED,
- - zakresy czasowe 0.5 - 10 min,
- - ustawienia czasu potencjometr,
- - dokładność ust. czasu 5% - przy mechanicznym ustawieniu,
- - dokładność powtórzeń 5% - stabilność wartości ustawionej,
- - współczynnik temperatury 0.01% /°C, wartość referencyjna = 20 °C ,
✔️ wyjście
- - styk wyjściowy : 1x przełączny (AgSnO2),
- - prąd znamionowy 16A / AC1,
- - moc łączeniowa 4000VA / AC1, 384 W / DC,
- - prąd szczytowy 30A / <3 s,
- - łączone napięcie 250V AC / 24V DC,
- - sygnalizacja wyjścia czerwona dioda LED.
- - trwałość mechaniczna 10.000.000 op.
- - trwałość łączeniowa (AC1) 100.000 op.
✔️ sterowanie
- - sterowane napięcie AC 230V,
- - moc wejściowa maks. 4.5 VA / 0.3 W,
- - podłączenie lamp podświetlania Tak,
- - prąd maks podłączonych jarzeniówek 100mA,
- - długość impulsu sterującego min. 40 ms / maks. nieograniczona,
- - czas odnowienia maks 320 ms,
✔️ pozostałe dane
- - temperatura pracy -20.. +55 °C
- - temperatura przechowywania 30.. +70 °C
- - pozycja robocza dowolna
- - montaż szyna DIN EN 60715
- - stopień ochrony obudowy IP40 od strony panelu przedniego / IP10 zaciski
- - kategoria przepięciowa III
- - stopień zanieczyszczenia 2
- - przekrój podł. przewodów (mm2) maks. 2x 2.5, maks 1x 4/ z tulejką maks 1x 2.5 lub maks 2x 1.5 (AWG 12),
- - zgodność z normami EN 61812 - 1
Dokładny opis urządzenia możliwy do pobrania w zakładce Pobierz
