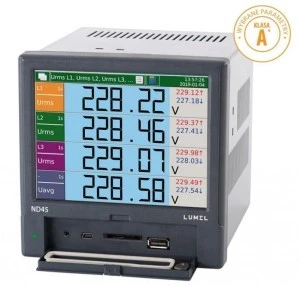

Pomiar i rejestracja ponad 500 parametrów, klasa A dla pomiarów 3 sek. (Urms, Irms), pomiar harmonicznych i interharmonicznych prądów i napięć do 51ej, pomiar energii w 4 taryfach, zapis pomiarów przed i po zdarzeniu, ekran graficzny-konfigurowany przez użytkownika oraz serwer www - to tylko niektóre zalety nowego analizatora parametrów sieci ND45 - następcy analizatora ND40.
- Pomiar i rejestracja ponad 500 parametrów jakości energii elektrycznej zgodnych z normami PN-EN 50160, PN-EN 61000-4-30.
- Klasa pomiarowa A.
- Praca w 3 lub 4-przewodowej, trójfazowej, symetrycznej lub niesymetrycznej sieci energetycznej.
- Analiza harmonicznych i interharmonicznych prądu i napięcia do 51-ej dla klasy I (wg PN-EN 61000-4-7)
- Flicker
- 4-kwadrantowy pomiar energii w czterech taryfach
- Monitorowanie do 6 dodatkowych liczników energii z wyjściem impulsowych
- Zabezpieczenie przed skasowaniem liczników energii
- Zapis pomiarów przed i po zdarzeniu (zanik lub zapad napięcia)
- Konfigurowalne archiwum wartości chwilowych i rejestracja zdarzeń.
- Archiwizacja danych na karcie SD – pamięć do 32 GB.
- Wejścia binarne (opcjonalnie).
- Wyjścia przekaźnikowe, binarne lub analogowe (opcjonalnie).
- Wysyłanie wiadomości e-mail po wystąpieniu zdarzeń alarmowych.
- Serwer WWW (protokół HTTP), serwer FTP, klient DHCP
- Interfejsy
- RS-485 Modbus Slave,
- Ethernet 100 Base-T (Modbus TCP/IP),
- USB device & host.
- Obsługa protokołu IEC 60870-5-104 (nowość - opcja)
- Synchronizacja czasu za pomocą zewnętrznego odbiornika GPS - Odbiornik STR (nowość - opcja)
- Kolorowy ekran dotykowy LCD TFT 5,6" 640 x 480 pikseli.
- Konfigurowalny przez użytkownika sposoby prezentacji danych (m.in.: wyświetlanie cyfrowe, widok analogowy, bargrafy, wykresy wektorowe, trendy)
- Stopień ochrony IP54 od strony czołowej
- Automatyczna synchronizacja zegara RTC z serwerem czasu NTP.
- Gabaryty zewnętrzne: 144 x 144 x 104mm.
ND45 2210M000
Analizator parametrów sieci
2:nap.we. 3 x 230/400 V
2:6 wej.binarnych, 4 wyj.przek.
1:zas. 85…253 V ac, 90…300 V dc
0:klasa pomiarowa S
M:wersja polska/angielska
00:wykonanie standardowe
0:raport z kontroli
