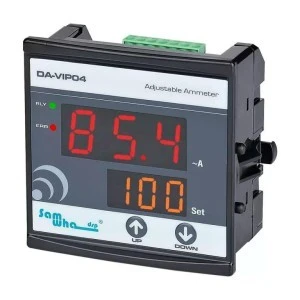

Urządzenie służy do pomiaru prądu oraz zabezpiecza obwód przed przeciążeniem np. w obwodzie sterowania silnikiem indukcyjnym. Po przekroczeniu ustawionego prądu amperomierz przełącza styk rozłączając obwód zasilania silnika.
Specyfikacje
Napięcie robocze (Un): 150V - 270VAC
Częstotliwość robocza: 50/60Hz
Moc robocza: <4VA
Temperatura pracy: -20*C+55*C
Zakres pomiarowy przekładnika: 100mA - 5.5A
Dokładność pomiaru: ± 2%
Rozmiar wyświetlaczy: 3x20mm i 3x14mm
Typ połączenia: Terminal wtykowy
Średnica kabla zcisków terminala: 1,5mm^2
Waga: Max. 300g
Rozmiary otworów w panelu montażowego: 91x91mm
Montaż zatablicowy
Ustawienia:
Aby wprowadzić wartość przekładnika:
Naciśnij przycisk w górę w dół przez około 3 sekundy. Wprowadź prąd przekładnika po 3 sekundach urządzenie zarejestruje aktualną wartość przekładnika i powróci do normalnego ekranu pracy.
Aby wprowadzić wartość prądu zadziałania wyjścia wystarczy strzałkami góra dól ustawić żądaną wartość i poczekać 3sek. aż urzadzenie zapamięta wartość. Gdy prąd wzrośnie powyżej ustawionej wartości, następuje przełączenie przekaźnika wyjściowego, a dioda LED (RLY) gaśnie, a dioda LED błędu [ERR] włącza się, wyjście stykowe znajduje się w pozycji NC. Gdy prąd spadnie poniżej 0,5a ustawionej wartości, przekaźnik jest wyzwalany, dioda LED błędu gaśnie, a dioda LED przekaźnika jest włączona.
