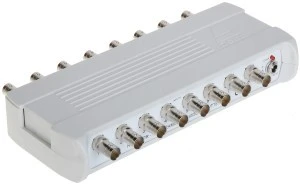

Rozgałęźnik wideo RV-8/16PR umożliwia rozdzielenie sygnałów wideo. Urządzenie jest przystosowane do pracy ciągłej, w pomieszczeniach zamkniętych. Urządzenie przystosowane do kamer kolorowych, czarno-białych, PAL. Odpowiednie odległości pomiędzy gniazdami, umożliwiają swobodne dokręcenie palcami dowolnego wtyku BNC.
RV-8/16PR domyślnie ustawiony jest jako osiem niezależnych rozgałęźników wideo 1/2 (rys.1). Bardzo łatwo można go przeprogramować za pomocą zworek znajdujących się na przednim panelu. Ilość kombinacji:22. Przykładowe cztery z nich widoczne są na rysunkach. Przy programowaniu należy skorzystać z tabelki. Zworki pionowe uaktywniają poszczególne wejścia, natomiast zworki poziome łączą ze sobą wyjścia.
SPECYFIKACJA
Standard: CVBS - PAL, NTSC
Liczba wejść: 8 szt. BNC
Liczba wyjść: 16 szt. BNC
Pasmo pracy: 0 ... 40 MHz (-3dB)
Impedancja wejść: 75 Ω
Impedancja wyjść: 75 Ω
Konfiguracja wyjść:
Zasilanie: 12 V DC (brak zasilacza w zestawie)
Pobór prądu: 100 mA
Wzmocnienie : 0 dB
Waga: 0.350 kg
Wymiary: 222 x 36 x 110 mm
