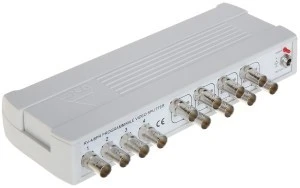

Rozgałęźnik wideo RV-4/8PR umożliwia rozdzielenie sygnałów wideo. Urządzenie jest przystosowane do pracy ciągłej, w pomieszczeniach zamkniętych. Urządzenie przystosowane do kamer kolorowych, czarno-białych, PAL. Odpowiednie odległości pomiędzy gniazdami, umożliwiają swobodne dokręcenie palcami dowolnego wtyku BNC.
RV-4/8PR domyślnie ustawiony jest jako 4 niezależne rozgałęźniki video 1/2. Bardzo łatwo można go przekonfigurować za pomocą zworek, które są dostępne po zdjęciu pokrywy. Dostępne jest 5 kombinacji, które przedstawiono poniżej. Zworki pionowe uaktywniają poszczególne wejścia, natomiast zworki poziome łączą ze sobą wyjścia. Bardzo łatwo można go przeprogramować za pomocą zworek znajdujących się na przednim panelu. Ilość kombinacji:5. Przykładowe cztery z nich widoczne są na rysunkach. Przy programowaniu należy skorzystać z tabelki. Zworki pionowe uaktywniają poszczególne wejścia, natomiast zworki poziome łączą ze sobą wyjścia.
SPECYFIKACJA
Standard: CVBS - PAL, NTSC
Liczba wejść: 4 szt. BNC
Liczba wyjść: 8 szt. BNC
Pasmo pracy: 0 ... 40 MHz (-3dB)
Impedancja wejść: 75 Ω
Impedancja wyjść: 75 Ω
Konfiguracja wyjść:
Zasilanie: 12 V DC (brak zasilacza w zestawie)
Pobór prądu: 80 mA
Wzmocnienie : 0 dB
Waga: 0.220 kg
Wymiary: 213 x 36 x 93 mm
