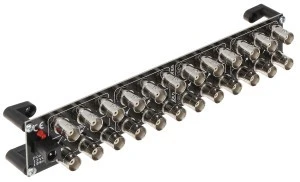

Rozgałęźnik RV-8/16-UHD/R składa się z 8 niezależnych dwuwyjściowych rozgałęźników sygnału wideo. Nowoczesna konstrukcja urządzenia umożliwia współpracę ze wszystkimi powszechnie stosowanymi w systemach CCTV standardami, pracującymi w paśmie do 120MHz. Oznacza to możliwość rozdzielenia sygnału w maksymalnej rozdzielczości: AHD - 8Mpx, HD-CVI - 8Mpx, HD-TVI - 8Mpx, CVBS - 960H.
Konstrukcja umożliwia umieszczenie modułu w ramce systemu RACK 1U, 10" lub 19". Łącząc dwa moduły w podwójnej ramce można uzyskać rozgałęźnik 16/32. Urządzenie jest przystosowane do pracy ciągłej, w pomieszczeniach zamkniętych.
Odpowiednie odległości pomiędzy gniazdami, umożliwiają swobodne dokręcenie palcami dowolnego wtyku BNC.
SPECYFIKACJA
Standard:
AHD / HD-CVI / HD-TVI - 8 Mpx 4K UHD,
CVBS - PAL, NTSC
Liczba wejść: 8 szt. BNC
Liczba wyjść: 16 szt. BNC
Pasmo pracy: 0 ... 120 MHz (-3dB)
Impedancja wejść: 75 Ω
Impedancja wyjść: 75 Ω
Zabezpieczenie wejścia / wyjść: ESD, IEC 61000-4-2, ±30kV contact, ±30kV airLightning, IEC 61000-4-5, 12A (tP=8/20μs)
Zasilanie: 7 ... 26 V DC (brak zasilacza w zestawie)
Pobór prądu: 60 mA @ 12 V DC
Wzmocnienie : 0 dB
Waga: 0.13 kg
Wymiary: 218 x 40 x 22 mm (bez podstawki)
