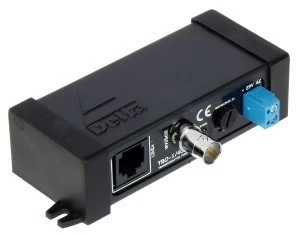

TRO-1/400 nie jest urządzeniem autonomicznym. Musi współpracować z TRN-1/400.
TRO-1/400 przeznaczony jest do przesyłu sygnału wizyjnego i zasilania za pomocą skrętki komputerowej (UTP, FTP).
W nadajniku i odbiorniku następuje dopasowanie impedancji kabla koncentrycznego 75 do impedancji przewodu symetrycznego co zapewnia przesył wizji do 400m. Odbiornik TRO-1/400 wpuszcza do skrętki komputerowej napięcie stałe niestabilizowane (maksymalnie do 40V DC), które w nadajniku TRN-1/400 jest stabilizowane do wartości 12V DC pozwalając na zasilanie kamer z termostatem.
SPECYFIKACJA
Napięcie wejściowe: max. 29 V AC / 1 A
Rodzaj urządzenia: Aktywne / Odbiornik
Liczba kanałów: 1 Wideo
1 DC
Napięcie we/wy 75 (CVBS): 1 Vpp
Zasięg wideo: max. 400 m UTP kat. 5e
Napięcie wyjściowe: max. 40 V DC / 1 A
Zakres pasma wideo: 0 ... 50 MHz
Wybrane cechy: Bezpiecznik zwłoczny 5x20, 2 A / 250 V
Impedancja złącza symetrycznego: 100 Ω
Typ złącz: BNC Gniazdo Wideo
Zaciski kablowe DC
Typ złącza symetrycznego: RJ-45 (8-pin, 4 pary) Gniazdo
Zasięg zasilania:
Zasilanie 24 V
1080 m @ 250 mA
260 m @ 750 mA
Zasilanie 29 V
1600 m @ 250 mA
500 m @ 750 mA
Waga: 0.100 kg
Wymiary: 117 x 64 x 30 mm
