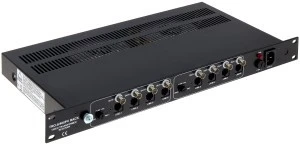

TRO-8/400PV-RACK przeznaczony jest do zasilania napięciem stałym oraz odbioru sygnału wizyjnego z 8 urządzeń TRN-1/400 (transformatorów wideo - nadajników), za pomocą skrętki komputerowej (UTP, FTP) na odległość do 400 metrów. Ogranicznik przepięć TRO-8/400PV-RACK skutecznie zabezpiecza linię przesyłową umożliwiając odprowadzenie prądu udarowego do ziemi, przez co zapewnia właściwą ochronę przeciwprzepięciową urządzeń elektronicznych.
Sygnał z kamery doprowadzony do wejścia nadajnika TRN-1/400, zostaje przesłany do odbiornika TRO-8/400PV-RACK za pomocą skrętki komputerowej. W nadajniku i odbiorniku następuje dopasowanie impedancji kabla koncentrycznego 75 do impedancji przewodu symetrycznego co zapewnia przesył wizji do 400 metrów. Odbiornik TRO-8/400PV-RACK wpuszcza do skrętki komputerowej napięcie stałe niestabilizowane (maksymalnie do 40V DC), które w nadajniku TRN-1/400 jest stabilizowane do wartości 12V DC pozwalając na zasilanie kamer z termostatem.
Wszystkie parametry dotyczą skrętki komputerowej kategorii 5 z żyłami miedzianymi o średnicy 0,5mm (24 AWG).
SPECYFIKACJA
Standard:
AHD - 5 Mpx,
HD-CVI - 8 Mpx 4K UHD,
HD-TVI - 8 Mpx 4K UHD,
CVBS - PAL, NTSC
Napięcie wejściowe: 230 V AC
Rodzaj urządzenia: Aktywne / Odbiornik
Liczba kanałów: 8 Wideo + DC
Napięcie we/wy 75 (CVBS): 1 Vpp
Prąd wyjściowy: 2 A @ LINE 1 ... 4
2 A @ LINE 4 ... 8
Zasięg wideo:
250 m @ 720p - UTP kat. 5e
150 m @ 1080p - UTP kat. 5e
400 m @ CVBS - PAL / NTSC - UTP kat. 5e
Sygnalizacja LED: Zielone diody PWR-1 lub PWR-2 sygnalizują przepalony bezpiecznik FUSE
Czerwone diody I-MAX zapalają się w przypadku przeciążenia większego niż 2A
Napięcie wyjściowe: max. 40 V
Tłumienie:
4.43 MHz @ 0.73 dB
11 MHz @ 1.24 dB
21 MHz @ 2.16 dB
38 MHz @ 3.35 dB
42 MHz @ 3.54 dB
67.5 MHz @ 3.72 dB
Wybrane cechy: Bezpiecznik zwłoczny 5 x 20 4 A / 250 V
Impedancja złącza symetrycznego: 100 Ω
Ogranicznik przepięć zasilania: 1000 V
Maksymalny prąd wyładowczy (8/20µS): 5 kA
Uziemienie: śruba 5mm
Ogranicznik przepięć video:
Chronione przewody w złączu RJ-45: 1 ... 6
7 ... 8
Typ złącz: 8 x BNC Gniazdo Wideo
Napięcie ochrony (żyła-żyła): > 47 V
> 2.4 V
Typ złącza symetrycznego: 8 x RJ-45 (8-pin, 4 pary) Gniazdo
Napięcie ochrony doziemnej (żyła-uziemienie): > 47 V
> 18.4 V
Czas zadziałania: 15 ns
15 ns
Pojemność:
