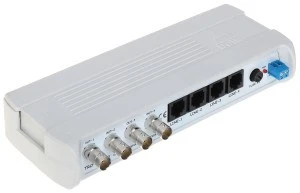

TRO-4G/400 przeznaczony jest do zasilania napięciem stałym oraz odbioru sygnału wizyjnego z 4 urządzeń TRN-1/400 (transformatorów wideo - nadajników), za pomocą skrętki komputerowej (UTP, FTP) na odległość do 400 metrów. Sygnał z kamery doprowadzony do wejścia nadajnika TRN-1/400, zostaje przesłany do odbiornika TRO-4G/400 za pomocą skrętki komputerowej. W nadajniku i odbiorniku następuje dopasowanie impedancji kabla koncentrycznego 75 do impedancji przewodu symetrycznego co zapewnia przesył wizji do 400 metrów.
Odbiornik TRO-4G/400 wpuszcza do skrętki komputerowej napięcie stałe niestabilizowane (maksymalnie do 40V DC), które w nadajniku TRN-1/400 jest stabilizowane do wartości 12V DC pozwalając na zasilanie kamer z termostatem.
SPECYFIKACJA
Standard:
AHD - 5 Mpx,
HD-CVI - 8 Mpx 4K UHD,
HD-TVI - 8 Mpx 4K UHD,
CVBS - PAL, NTSC
Napięcie wejściowe: max. 29 V AC / 2 A
Rodzaj urządzenia: Aktywne / Odbiornik
Liczba kanałów: 4 Wideo
4 DC
Napięcie we/wy 75 (CVBS): 1 Vpp
Zasięg wideo:
250 m @ 720p - UTP kat. 5e
150 m @ 1080p - UTP kat. 5e
400 m @ CVBS - PAL / NTSC - UTP kat. 5e
Napięcie wyjściowe: max. 40 V DC / 2 A
Tłumienie:
4.43 MHz @ 0.73 dB
11 MHz @ 1.24 dB
21 MHz @ 2.16 dB
38 MHz @ 3.35 dB
42 MHz @ 3.54 dB
67.5 MHz @ 3.72 dB
Wybrane cechy: Bezpiecznik zwłoczny 5 x 20 2 A / 250 V
Impedancja złącza symetrycznego: 100 Ω
Typ złącz: 4 x BNC Gniazdo Wideo
Zaciski kablowe DC
Typ złącza symetrycznego: 4 x RJ-45 (8-pin, 4 pary) Gniazdo
Dopuszczalna względna wilgotność otoczenia:
