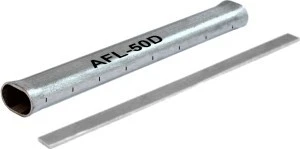

AFL‑50D ‑ złączka płasko‑owalna do karbowania, do przewodów AFL 50mm2 długa

Złączki płasko-owalne do linii napowietrznych AFL (ACSR), do łączenia dwóch nieizolowanych przewodów aluminiowych z rdzeniem stalowym o takich samych przekrojach za pomocą karbownicy oraz do zamykania pętli na izolatorach stojących lub na uchwycie odciągowym-kabłąkowym.

Złączki obciążalne mechanicznie, wykonane z aluminium (99,9%).

TABELA DOBORU ZŁĄCZEK DO PRZEWODÓW AFL (ACSR)

Typ	Przekrój znamionowy przewodu [mm2]	Wymiary złączki [mm]				Liczba karbów po jednej stronie	Wytrzymałość mechaniczna połączenia [>kN]
		L	B	H	C
AFL 16D	16	210	1,7	14,0	6,0	6	5,8
AFL 25D	25	270	1,7	16,6	7,8	7	8,8
AFL 35D	35	340	2,1	18,6	8,8	7	12,0
AFL 50D	50	420	2,3	22,0	10,5	8	16,0
AFL 70D	70	500	2,3	26,0	12,5	8	22,0
