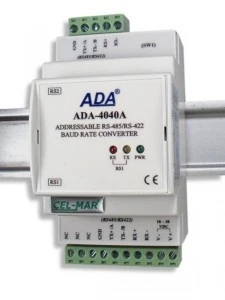

Adresowalny konwerter prędkości RS-485 / RS-422 ADA-4040A-23-3 - zasilany napięciem 10-24-30 V DC HUB RS-485 / RS-422 z optoizolacją i izolacją galwaniczną, umożliwia podłączenie urzadzeń nieadresowalnych z interfejsem RS-422 lub RS-485 do wielopunktowej magistrali RS-485.
Informacje o produkcie:
Adresowalny konwerter prędkości ADA-4040A jest urządzeniem rozwiązującym problem podłączenia nieadresowalnych urządzeń wyposażonych w interfejs RS-422 lub RS-485 do wielopunktowej (multipoint) magistrali RS-485 poprzez nadanie adresu urządzeniu podłączonemu do portu RS2 konwertera. Pozwala na bezkolizyjne podłączanie urządzeń z interfejsem RS-422 do magistrali RS-485. W zależności od konfiguracji może być ustawiana prędkość transmisji, liczba bitów danych, kontrola parzystości lub jej brak, a także liczba bitów stopu. Ustawienia mogą być różne dla portu RS1 i RS2 konwertera prędkości. Dodatkowo ADA-4040A separuje urządzenie od magistrali RS-485. Może być wykorzystany jako repeater magistrali RS422/RS485 z konwersją prędkości między kolejnymi odcinkami o długości do 1200m. Separacja galwaniczna zapewniana przez ADA-4040A chroni system zbudowany na magistrali RS422/485 oraz zwiększa jego niezawodność pracy. ADA-4040A wspiera asynchroniczną transmisję danych z prędkością do 230,4 kbps przez cztery lub dwie pary skrętek podłączanych do zacisków śrubowych. Urządzenie do swego działania wykorzystuje linie RX+,RX-,TX+/A,TX-/B wyprowadzone na listwy zaciskowe. Do magistrali RS485/RS422 zbudowanej na ADA-4040A można podłączyć do 32 urządzeń pracujących w trybie half duplex lub full duplex. Ochronę przeciwprzepięciową na każdej linii RS485/RS422 wykonano na bazie diod przeciwprzepięciowych 600W i bezpieczników.
Dane techniczne:
- Możliwość nadawania adresu dla nieadresowalnego urządzenia z interfejsem RS422/RS485,
- Konwersja prędkości transmisji i formatu ramki danych między portami RS1 i RS2,
- Bezkolizyjne podłączenie urządzeń z interfejsem RS-422 do magistrali RS-485,
- Praca na magistrali 2 lub 4 przewodowej w standardzie RS485/RS422,
- Prędkość transmisji (bps): 300, 600, 1200, 1800, 2400, 4800, 7200, 9600, 14400, 19200, 28800, 38400, 57600, 76800, 115200, 230400,
- Format danych RS485/422:
- Liczba bitów danych: 5, 6, 7, 8,
- Kontrola parzystości: Brak, Parzystość, Nieparzystość,
- Liczba bitów stopu: 1, 2,
- Przeźroczystość dla wszystkich protokołów, których format danych jest zgodny z powyższą specyfikacją interfejsu RS485/422 np. MODBUS, DNP, PROFIBUS i inne,
- Zasilanie zewnętrzne od 10 do 30 VDC stabilizowane o mocy min. 2W,
- Optoizolacja między interfejsem RS485/RS422 (RS1) a RS485/RS422 (RS2) w torze sygnałowym ~3kV=,
- Izolacja galwaniczna między interfejsem RS485/RS422 (RS1, RS2) a zasilaniem 1kV= lub 3kV= w zależności od wersji wykonania,
- Przyłączenie magistral RS485/RS422 i zasilania skrętką przez złącza śrubowe,
- Wbudowane zabezpieczenie przeciw zwarciowe i przeciwprzepięciowe na liniach RS485 / RS422,
- Wbudowane zabezpieczenie przed odwrotnym podłączeniem zasilania,
- Obudowa zgodna ze standardem DIN 43880 – do montażu w typowych szafkach elektroinstalacyjnych,
- Obudowa przystosowana do montażu na szynie zgodnej ze standardem DIN35 / TS35,
- Wymiary obrysu obudowy (SZ x W x G) 52,8mm x 90mm x 58mm.
W zestawie:
- Adresowalny konwerter prędkości RS-485 / RS-422 ADA-4040A-23-3
- rezystor terminujący Rt=120 ohm (1 szt)
- CD-ROM z programem ADAConfig
- instrukcja obsługi
Adresowalny konwerter prędkości RS-485 / RS-422 ADA-4040A-23-3 jest produkowany w Polsce przez Zakład Informatyki i Elektroniki CEL-MAR Sp. Jawna. Firma specjalizuje się w produkcji kompleksowych rozwiązań w zakresie urządzeń szeregowej transmisji danych (konwertery, separatory itp.). Produkuje niezawodne i niespotykane rozwiązania, które pozwalają integrować urządzenia z różnymi interfejsami w ramach jednej sieci przemysłowej. Konwertery interfejsów RS232, RS485, RS422, Pętli Prądowej (CL), Światłowodu (FO), ETHERNET tworzą warstwę sprzętową integracji sieci. Natomiast konwertery adresowalne, prędkości transmisji i protokołów pozwalają na integrację urządzeń pracujących z różnymi prędkościami transmisji czy protokołami. Urządzenia znalazły zastosowanie:
- W systemach automatyki kolejowej,
- W systemach automatyki przemysłowej,
- W systemach telemechaniki,
- W systemach kontroli dostępu,
- Przy łączeniu kas fiskalnych, wag elektronicznych, itp.,
- W serwisie sterowników, przetworników pomiarowych, kas fiskalnych, wag elektronicznych.
