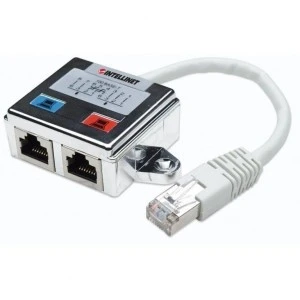

Rozdzielacz LAN Intellinet 504195 - Adapter Rozgałęziacz Gniazd LAN RJ45 / 2x RJ45 Ekranowany FTP
Dwa sygnały
Kabel sieciowy skrętka (skrętka komputerowa) składa się czterech par przewodów po dwie żyły (4x2). Dla osiągnięcia przepustowości 10/100Mbps wykorzystywana jest zaledwie połowa żył kabla sieciowego, czyli dwie pary. Rozgałęziacz gniazd LAN 2x RJ45 Intellinet 504195 wykorzystuję tę zależność i umożliwia przesłanie dwóch strumieni danych 10/100Mbps przy użyciu jednego kabla sieciowego. Aby zachowane były zasady działania sieci Ethernet Rozdzielacz gniazd LAN 2x RJ45 Intellinet 504195 może działać tylko i wyłącznie w parze z drugim rozdzielaczem gniazd LAN 2xRJ45 oraz nadaje się do stosowania z pasywnymi elementami sieci strukturalnej.
Zasada działania (schemat połączenia)
Rozgałęziacz gniazd LAN RJ45 / 2x RJ45 nie może działać jako urządzenie samodzielne, a jedynie w parze z drugim rozgałęziaczem. Przykładowy schemat połączeniowy powinien wyglądać następująco:
- Przy użyciu kabli sieciowych podłącz dwa gniazda RJ45 jednego rozgałęziacza do dwóch portów LAN routera lub switacha Ethernet
- Przy użyciu łączników RJ45 oraz kabla sieciowego połącz ze sobą wtyki RJ45 obydwu rozgałęziaczy (lub wtyk RJ45 jednego rozgałęziacza podłącz do portu RJ45 np. w panelu krosowym, wtyk RJ45 drugiego rozgałęziacza podłącz do portu RJ45 gniazdka sieciowego korespondującego z portem RJ45 w panelu krosowym).
- Przy użyciu kabli sieciowych podłącz dwa gniazda RJ45 drugiego rozgałęziacza z portami LAN dwóch różnych urządzeń (np. dwa komputery lub komputer i drukarka)
Opis produktu:
- Pozwala na udostępnienie dwóch portów RJ45 za pomocą jednego kabla Cat5e
- Pozwala na przesłanie dwóch strumieni danych za pomocą jednego kabla
- Przy rozgałęzianiu wymaga drugiego modułu dla zachowania zasad działania sieci Ethernet
- Do użycia wyłączanie w parach, po jednym rozdzielaczu na każdym zakończeniu kabla sieciowego
- Wymaga łączników (żeńskich) do połączenia na końcach kabla sieciowego
- Zastosowanie tylko do elementów sieci pasywnej: gniazda, panele krosowe
- Gwarancja: 3 lata
Obsługiwane standardy:
- IEEE 802.3 (10Base-T Ethernet)
- IEEE 802.3u (100Base-TX Fast Ethernet)
Parametry techniczne:
- Porty LAN: 2x RJ45 10/100 Mbps
- Podwójnie ekranowany
Zawartość opakowania:
- Adapter sieciowy rozdzielacz 2x RJ45
- Dwa wkręty oraz instrukcja
