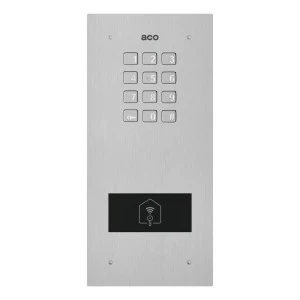

ACO INS‑ZSACC Autonomiczny zamek szyfrowy i czytnik kart i breloków zbliżeniowych

INS-ZSACC

INS-ZSACC jest połączeniem dwóch urządzeń autonomicznych INS-ZS oraz INS-ACC w jednym panelu. Jest mikroprocesorowym urządzeniem łączącym cechy zamka szyfrowego oraz czytnika elementów zbliżeniowych służących do sterowania jednym lub wieloma wyjściami.

Uruchomienie wyjścia może odbywać się za pomocą właściwego kodu bądź breloka/karty zbliżeniowej przypisanych dla danego wyjścia. Urządzenia można skonfigurować wedle potrzeby, tak aby współpracowały ze sobą do sterowania wspólnego wyjścia, bądź osobno do czterech niezależnych wyjść. Może sterować bezpośrednio urządzeniami zewnętrznymi jak np.: elektrozaczep, elektrozaczep rewersyjny (tylko wyjścia 1) lub opcjonalny przekaźnik, za pomocą którego możemy sterować dowolnym innym urządzeniem, np. zworą elektromagnetyczną, szlabanem, itp.

Zamek szyfrowy posiada max 255 kodów otwierania tworzonych na podstawie Tabeli Kodów kompatybilnej z innymi produktami ACO. Autonomiczny czytnik współpracuje ze wszystkimi brelokami, kartami zbliżeniowymi oraz innymi kompatybilnymi urządzeniami pracującymi w tym standardzie Unique 125 kHz.

Ponadczasowy, minimalistyczny design w połączeniu ze stalą nierdzewną szczotkowaną sprawiają, że domofony te dobrze prezentują się na każdym budynku.

Opis

Autonomiczny zamek szyfrowy i czytnik breloków zbliżeniowych

Wykonanie

Płaski panel przedni o grubości 2mm oraz przyciski ze stali nierdzewnej szczotkowanej

Wymiary (mm)

240 x 111
Puszka montażowa 220x90x31
Opcjonalnie – puszka montażowa natynkowa
„INS-P-XS NT (INS-ZSACC)” 242x113x(37,5/29)

Sposób montażu

podtynkowy
natynkowy (dodatkowa puszka montażowa INS-P-XS NT (INS-ZSACC))

Typ instalacji

2 żyły do zasilania, 2 żyły do elektrozaczepu

Zasilanie

12 – 15VDC / 40 mA (bez elektrozaczepu)

Pobór mocy w trybie czuwania

~1,2W

Wyjścia

2 x złącza śrubowe do modułu INS-ZS:
– podłączenie elektrozaczepu tradycyjnego (max. 1A) lub podłączenie elektrozaczepu rewersyjnego (max.0,5A) lub modułu przekaźnika CDN-PK (obciążalność styków max. 5A)
2 x złącza śrubowe do modułu INS-ACC:
– podłączenie elektrozaczepu tradycyjnego (max. 1A) lub podłączenie elektrozaczepu rewersyjnego (max.0,5A) lub modułu przekaźnika CDN-PK (obciążalność styków max. 5A)

Wejścia

2 x złącza śrubowe ARK:
– podłączenie zasilania: „+DC” i „-DC” do modułu INS-ZS
1 x złącze śrubowe ARK: „GND”
1 x złącze śrubowe ARK: „INPUT” do modułu INS-ZS
1 x złącze śrubowe ARK: „INPUT” do modułu INS-ACC
– podłączenie styku zwiernego (NO) np. przycisk „dzwonkowy” – bezpośrednie uruchomienie wyjścia (aktywowane po zwarciu do GND)

Cechy

– odporny na warunki atmosferyczne oraz akty wandalizmu
– temperatura pracy: od -20 do 50ºC
– możliwość montażu natynkowo po dokupieniu puszki INS-P-XXS NT (INS-ZSACC)
– 255 indywidualnych czterocyfrowych kodów otwarcia
– kompatybilny z tabelami kodów ACO
– standard odczytu breloków zbliżeniowych: Unique 125 kHz
– obsługuje max. 1536 breloków lub kart
– do 4 niezależnych wyjść – w zależności od konfiguracji
– sygnalizacja dźwiękową (z możliwością jej wyłączenia)
– regulacja czasu działania wyjścia od 1s – 9s.
– możliwość podłączenia elektrozaczepów różnego rodzaju (tradycyjne, rewersyjne, z pamięcią) lub zwory elektromagnetycznej (wymagany
moduł CDN-PK)
– obsługa dwóch niezależnych zewnętrznych przycisków otwierania: INPUT (np. INS-OB )
– programowanie z poziomu urządzenia (dodawanie breloków za pomocą breloka Master, bez konieczności demontażu urządzenia.)
– programowanie z poziomu komputera (za pomocą opcjonalnego kabla CDN-USB)
– wspólne oprogramowanie komputerowe do obsługi czytników zbliżeniowych w produktach INS-ACC-60, CDNP7ACC oraz INSPIRO+
– darmowe oprogramowanie
– szeroki zakres napięcia zasilającego

Schemat

Wymiary
