Moduł o podwójnej funkcjonalności, przeznaczony do ochrony gigabitowych sieci LAN, przed skutkami przepięć i wyładowań atmosferycznych. Zbudowany jest w oparciu wielowarstwową płytę PCB ze starannie zaprojektowanymi obwodami drukowanymi, które wraz z wytrzymałymi komponentami o małych gabarytach i dedykowanymi gniazdami 6 kategorii, zapewniają znakomitą jakość transmisji i wysoką wytrzymałość udarową. Każda żyła przewodu jest indywidualnie chroniona przez komponent ochronny o wytrzymałości udarowej 2kA (8/20uS), co w połączeniu z jednolitymi ścieżkami o bardzo dużej grubości daje produkt o stabilnych właściwościach ochrony przeciwprzepięciowej.
Niska wartość odbić falowych, obcych przesłuchów i tłumień dla częstotliwości 4 x 250Mhz a także kontynuacja połączenia ekranu przewodów, pozwoliły zakwalifikować moduł PTU-64-EXT do produktów zgodnych ze standardem kategorii 6, co jest istotne dla dużych sieci LAN 1000Base-T i 1000Base-Tx. Pomimo niewykorzystania parametrów jakościowych kategorii 6 w najbardziej popularnych sieciach 1000Base-T, zapas jakościowy parametrów jest istotny dla stabilności ich pracy, ponieważ ilość sygnałów zakłóceniowych wzrasta proporcjonalnie do ilości zgromadzonych przewodów LAN w szafie Rack.
Zastosowana technologia MOSFET drastycznie obniża wartość poziomu ochrony napięciowej (Up) do wartości o niewiele wyższej, od napięcia pracy znamionowej Un. Oznacza to, że impuls napięciowy dochodzący chronionego urządzenia w czasie przepięcia jest nawet kilka razy niższy, niż w przypadku standardowego rozwiązania bez użycia technologii MOSFET. Dodatkowo, w momencie przepięcia zmniejszone jest ryzyko przebicia izolacji transformatorów izolujących LAN w kartach sieciowych, w wyniku wystąpienia różnic potencjałów pomiędzy poszczególnymi urządzeniami LAN.
Dla urządzeń zasilanych za pomocą PoE, została wbudowana niezależna ochrona przed wzrostem napięcia pomiędzy parami 1,2 - 3,6 oraz 4,5 - 7,8. Rozwiązanie to chroni zasilacze urządzeń LAN przed uszkodzeniem w wyniku przepięć, wywołanych wyładowaniami atmosferycznymi lub niekontrolowanemu wzrostowi napięcia, na przykład w wyniku uszkodzenia się zasilacza PoE. Zastosowane rozwiązania chronią wszystkie typy zasilania PoE i pozwalają przesyłać zasilanie w standardzie Hi PoE.

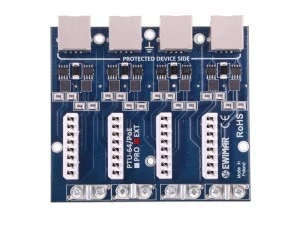

Po stronie chronionej (Device) zastosowano gniazda RJ-45, które umożliwiają szybkie przełączanie przewodów; po stronie niechronionej zastosowano złącza typu LSA (dawniej Krone). Rozwiązanie takie tworzy dwa urządzenia w jednym: Skuteczna ochrona przeciwprzepięciowa + Patch Panel przeznaczony do bezpośredniego mocowania przewodów LAN. Metalowe śrubowe obejmy tworzą elektryczne połączenie panela z ekranem przewodów FTP oraz mocują je mechanicznie, chroniąc przed wyrwaniem.
Moduł PTU-64-EXT/PoE instalowany jest w dedykowanej podstawie PTU/PTF-6-RACK, która mieści maksymalnie 4 moduły różnych typów. Dostępne są również gotowe jednolite urządzenia 8-kanałowe i 16-kanałowe ze wszystkimi modułami tego samego typu.
|
NAZWA PARAMETRU
|
WARTOŚĆ
|
|
Linia danych
|
|
Ilość kanałów LAN
|
4
|
|
Obsługiwane standardy Ethernet
|
10Base-T, 100Base-T, 1000Base-T, 1000Base-Tx
|
|
Zgodność z okablowaniem
|
Kategoria 5, 5e i 6
|
|
Złącze wejściowe (strona niechroniona)
|
Złącze LSA
|
|
Złącze wyjściowe (strona chroniona)
|
Gniazdo RJ-45, ekranowane, 6 kategorii
|
|
Napięcie znamionowe DC (linia-ziemia) UN
|
90V DC
|
|
Napięcie maks. pracy trwałej (linia-ziemia) UC
|
110V DC
|
|
Poziom ochrony 1kV/µs (linia-ziemia) UP
|
600V
|
|
Prąd wyładowczy (8/20µS, linia-ziemia ) Iimp
|
2kA
|
|
Napięcie znamionowe DC (linia-linia) UN
|
3,3V DC
|
|
Napięcie maksymalne pracy trwałej (linia-linia) UC
|
3,5V DC
|
|
Poziom ochrony 1kV/µs (linia-linia) UP
|
<8V
|
|
Prąd wyładowczy (8/20µS, linia-linia ) Iimp
|
75A (2kA po zadziałaniu MOSFET)
|
|
Chronione Linie
|
1-2, 3-6, 4-5, 7-8
|
|
Pojemność (linia-linia) @1MHz
|
5pF
|
|
Pojemność (linia-ziemia) @1MHz
|
2-3pF
|
|
Element odsprzęgający
|
Bezpiecznik MOSFET
|
|
Rezystancja szeregowa
|
6? / linię
|
|
Prąd znamionowy IN
|
300mA / linię
|
|
Linia PoE
|
|
Napięcie znamionowe DC (linia-linia) UN
|
57V DC
|
|
Napięcie maksymalne pracy trwałej (linia-linia) UC
|
64V DC
|
|
Poziom ochrony UP
|
75V (po zadziałaniu MOSFET)
|
|
Prąd wyładowczy (8/20µS, linia-linia) Iimp
|
73A (2kA po zadziałaniu MOSFET)
|
|
Napięcie znamionowe DC (linia-ziemia) UN
|
90V DC
|
|
Napięcie maks. pracy trwałej (linia-ziemia) UC
|
110V DC
|
|
Poziom ochrony 1kV/µs (linia-ziemia) UP
|
600V
|
|
Prąd wyładowczy (8/20µS, linia-ziemia ) Iimp
|
2kA
|
|
Chronione pary
|
(1+2)-(3+6), (4+5)-(7+8)
|
|
Standard pracy PoE
|
Zgodny ze wszystkimi typami w tym Hi PoE
|
|
Cechy wspólne
|
|
Wymiary
|
100 x 100 x 20 (mm)
|
|
Zastosowanie
|
Wewnątrz
|
|
Sposób montażu
|
Montaż w panelu Rack
|
|
Sposób uziemienia
|
Śruby mocujące
|
|
Temperatura pracy
|
-30oC~60oC
|
