16-kanałowy ochronnik przeciwprzepięciowy dedykowany do zabezpieczenia sieci LAN 100Mbit, służy do ochrony komputerów PC, systemów automatyki przemysłowej i budynków oraz instalacji telewizji przemysłowej IP-CCTV. Zapewnia ochronę torów transmisji danych oraz zasilania PoE dowolnego typu i mocy do 60W, urządzeń instalowanych wewnątrz budynków. Skuteczność ochrony wynosi 100A w impulsie 8/20uS z odprowadzeniem ładunku do ziemi, co jest wystarczające w większości aplikacji wewnątrz budynków, gdzie główną przyczyną uszkodzeń może być zaindukowanie się impulsu elektromagnetycznego w przewodach.

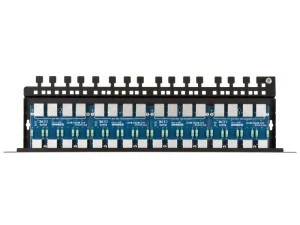

Ochronnik składa się z czterech modułów PTF-54-ECO/PoE, zamontowanych w obudowie standardu RACK 19". Seria 5xx to nowo zaprojektowane ochronniki, posiadające lepsze parametry transmisyjne i obciążeniowe względem wcześniejszych modeli, co zapewnia stabilniejszą pracę, mniejsze przesłuchy sygnału oraz pozwala zasilać urządzenia dużej mocy za pomocą standardu PoE.
Panel ochronny może być wykorzystany z okablowaniem UTP, FTP kategorii 5, 5e, 6 lub wyższych. W sieciach 100Mbit (100Base-T) linie 4,5 oraz 7,8 używane są wyłącznie do zasilania PoE i dla uproszczenia układu elektronicznego zostały one pogrupowane co nie zmienia parametrów działania tych sieci, jednak podczas dokonywania pomiarów sieci LAN za pomocą mierników będą zgłaszane zwarcia na tych liniach. Pomiary instalacji kategorii 5e oraz 6 lub wyższych, należy wykonywać bez udziału zabezpieczenia PTF-516R-ECO/PoE. Wbudowane zabezpieczenia zasilania PoE chronią przed wzrostem zasilania w wyniku przepięcia lub uszkodzenia się zasilacza, zarówno na parach transmisyjnych jak i na parach 4,5 i 7,8.
Panel wyposażony jest w gniazda RJ-45 po stronie chronionej oraz po stronie niechronionej. Ułatwia to adaptację do już istniejących systemów i przyspiesza proces podłączania oraz serwisowania. Można go podłączyć do istniejących patch paneli ze złączami LSA (Krone) za pomocą patchcordów RJ-45. Opcjonalna pokrywa chroni panel przed zabrudzeniem oraz przed przypadkowym uszkodzeniem modułów a specjalne otwory w podstawie pozwalają na zamontowanie panela również na ścianie. Przewody LAN mogą być dodatkowo zabezpieczone przed wyrwaniem za pomocą opasek zaciskowych z wykorzystaniem otworów lub wypustek w tylnej części panela.
W przypadku zastosowania do instalacji CCTV wraz z rejestratorami IP, panel może być zamontowany na uchwytach kątowych z tyłu szafy rack. Korzyści z takiego rozwiązania to: Większa ilość miejsca w szafie, wygodny dostęp do wszystkich połączeń, krótsze przewody patchcord - rejestratory IP zazwyczaj wszystkie złącza posiadają z tyłu.
Najlepszą efektywność ochrony uzyskuje się, przez zastosowanie zabezpieczeń przeciwprzepięciowych na dwóch końcach przewodu LAN i odpowiednie ich uziemienie. Zazwyczaj po stronie switcha LAN stosowane jest to urządzenie wielokanałowe a po stronie urządzeń końcowych zabezpieczenie 1-kanałowe.
|
NAZWA PARAMETRU
|
WARTOŚĆ
|
|
Linia danych
|
|
Ilość kanałów LAN
|
16
|
|
Możliwość rozbudowy
|
Brak, tylko wymiana na inny model
|
|
Obsługiwane typy sieci LAN
|
10Base-T, 100Base-T, skrętka kategorii 5, 5e, i 6
|
|
Złącze wejściowe (przewód)
|
Gniazdo RJ-45, ekranowane
|
|
Złącze wyjściowe (urządzenie)
|
Gniazdo RJ-45, ekranowane
|
|
Rodzaje stosowanych przewodów
|
UTP / FTP kategorii 5, 5e i 6
|
|
Napięcie znamionowe DC (linia-ziemia) UN
|
90V DC
|
|
Napięcie maksymalne pracy trwałej (linia-ziemia) UC
|
110V DC
|
|
Poziom ochrony 1kV/μs (linia-ziemia) UP
|
600V
|
|
Prąd wyładowczy (8/20µS, linia-ziemia ) Iimp
|
100A
|
|
Napięcie znamionowe DC (linia-linia) UN
|
3,3V DC
|
|
Napięcie maksymalne pracy trwałej (linia-linia) UC
|
3,5V DC
|
|
Poziom ochrony 1kV/μs (linia-linia) UP C3
|
20V
|
|
Prąd wyładowczy (8/20µS, linia-linia ) Iimp
|
100A
|
|
Chronione Linie
|
1-2, 3-6
|
|
Pojemność (linia-linia) @1MHz
|
6-15pF
|
|
Pojemność (linia-ziemia) @1MHz
|
1-2pF
|
|
Rezystancja szeregowa
|
2,2Ω / linię
|
|
Prąd znamionowy IN
|
300mA / linię
|
|
Ilość stopni ochronnych
|
1 (hybrydowy)
|
|
Linia PoE
|
|
Napięcie znamionowe DC (linia-linia) UN
|
58V DC
|
|
Napięcie maksymalne pracy trwałej (linia-linia) UC
|
64V DC
|
|
Poziom ochrony UP
|
93V
|
|
Prąd wyładowczy (8/20µS, linia-linia) Iimp
|
100A
|
|
Prąd wyładowczy (8/20µS, linia-ziemia) Iimp
|
100A
|
|
Chronione pary
|
(1+2)-(3+6), (4+5)-(7+8)
|
|
Standard pracy PoE
|
zgodny z IEEE 802.3af/at/bt-typ 3 (HiPoE, UPOE)
|
|
Straty mocy PoE na obwodach ochronnych
|
IEEE 802.3af, opcja A: 0,23W @48VDC
IEEE 802.3af, opcja B: 0,13W @48VDC
IEEE 802.3at, opcja A: 0,68W @54VDC
IEEE 802.3at opcja B: 0,35W @54VDC
IEEE 802.3bt,, typ 3 opcja AB: 0,8W @54VDC
*) dane dla maksymalnego przewidzianego obciążenia
|
|
Cechy wspólne
|
|
Wymiary
|
480 x 41 x 130 (mm)
|
|
Zastosowanie
|
Ochrona urządzeń zainstalowanych wewnątrz budynków
|
|
Sposób montażu
|
Montaż w szafie Rack 19", opcjonalnie na ścianie
|
|
Szczelność obudowy
|
nie dotyczy
|
|
Temperatura pracy
|
-30ºC~60ºC
|
