Typ akcesorium = Złącze termopary
Do użytku z = Termopara typu N
Zastosowanie = Miniaturowe złącze QUICKWIRE do montażu na panelu

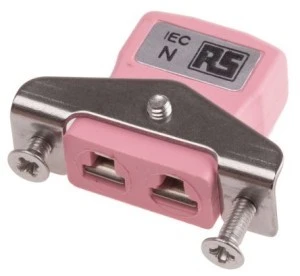

Konektory gniazdowe termopara do montażu panelowego RS PRO IEC, kodowane kolorem, z szybkozłączkami. Ze złącza RS PRO miniaturowy, wbudowany w panel miniaturowy, złącze gniazda termopary oznaczone kolorami zgodnie z IEC. To żeńskie złącze posiada łatwy dostęp do przewodów, wystarczy wcisnąć przewód i dokręcić śruby. Uchwyty ze stali nierdzewnej po obu stronach tego złącza umożliwiają szybkie i pewne przymocowanie go do panelu. To złącze termopary jest idealne do podłączenia sondy termopary lub końcówek przewodów do przedłużacza lub kabli kompensacyjnych, a także zapewnia szybki, bezpieczny i bezbłędnie sposób wymiany istniejących termoelementów. Obudowa złącza termopary jest wykonana z wytrzymałego, szklanego tworzywa termoplastycznego, odpornego na uderzenia i odpornego na wysokie temperatury do 200°C. Styki w tym złączu żeńskim są wyposażone w płaskie styki polaryzowane, co zapewnia dokładne połączenie. Obudowa oznaczona kolorami ma rodzaj termopary wyraźnie wskazany z przodu, aby ułatwić identyfikację. Co to jest złącze termopary?. Złącza termopary są dokładnym i wygodnym sposobem łączenia elementów pomiarowych temperatury. Dzięki tym złączom można utworzyć łańcuch od końcówki pomiarowej czujnika temperatury do komputera głównego lub miernika. Ważne jest, aby wszystkie elementy łańcucha były wykonane z tego samego materiału termopary, aby zapobiec jakiejkolwiek zmianie lub zniekształceniu oryginalnego sygnału. Aby to osiągnąć, złącza termopary mają styki wykonane z tego samego materiału, co termopara, które są używane do połączenia lub materiał kompensacyjny. Obudowa złącza posiada rodzaj termopary, na którym jest wyraźnie nadrukowany, a także jest oznaczona kolorami, aby ułatwić identyfikację. Przewody termopary są podłączone do gniazda, które można połączyć za pomocą miniaturowego złącza wtykowego termopary. Charakterystyka i zalety. Kontakty wykonane ze stopów termopary lub materiału kompensacyjnego w celu dokładnego przesyłania sygnału Kolorowe oznaczenia IEC umożliwiają szybką i łatwą identyfikację Akceptowane styki płaskich styków polaryzowanych zapewniają dokładne połączenia Wytrzymałe tworzywo termoplastyczne wykonane ze szkła Wsporniki ze stali nierdzewnej zapewniają szybkie i pewne mocowanie do płata Wytrzymałość wysokiej temperatury 220°C. Do stosowania z przewodami linkowymi lub litymi Akceptuje się kabel termopary o średnicy do 4 mm Szybkie i łatwe zakańczanie przewodów biegunowość i typ termopary wyraźnie oznaczone na obudowach. Zastosowania. Miniaturowe złącza termoelementu są używane w każdym zastosowaniu, w którym termopary są zainstalowane, przedłużone lub wymienione. Ich solidna konstrukcja sprawia, że miniaturowe złącza termopary są idealne do użytku nawet w najbardziej wymagających zastosowaniach pomiarowych temperatury. Akcesoria. Aluminiowe płyty czołowe są dostępne do użytku z tymi złączami termopary montowanych na panelu Liczba akcji ; 611-8191 611-8191 (2-drogowa) Liczba akcji ; 611-8214 611-8214 (4-drożna) Liczba akcji ; 611-8208 611-8208 (6-drogowa) Liczba akcji ; 611-8220 611-8220 (12-drożna)
