Typ akcesorium = Złącze termopary
Do użytku z = Termopara typu K
Zastosowanie = Miniaturowe złącze do montażu na płytce drukowanej

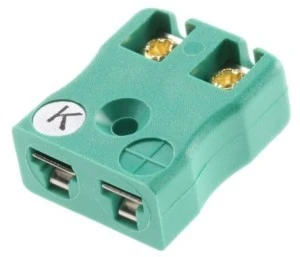

Konektory gniazdowe termopara do montażu na płytkach RS PRO IEC, kodowane kolorem. Od RS PRO uniwersalne i wysokiej jakości miniaturowe złącze termoelementu do montażu na płytce drukowanej oznaczone kolorami zgodnie z IEC. Złącze żeńskie jest wyposażone w solidne mosiężne styki PCB umożliwiające bezpośrednie zamontowanie na płycie, a także w czujnik CJC (Cold Junction Compensation). To złącze termopary jest idealne do podłączenia sondy termopary lub końcówek przewodów do przedłużacza lub kabli kompensacyjnych, a także zapewnia szybki, bezpieczny i bezbłędnie sposób wymiany istniejących termoelementów. Obudowa złącza termopary jest wykonana z wytrzymałego, szklanego tworzywa termoplastycznego, odpornego na uderzenia i odpornego na wysokie temperatury do 220°C. Styki w tym złączu żeńskim są wyposażone w płaskie styki polaryzowane, co zapewnia dokładne połączenie. Obudowa oznaczona kolorami ma rodzaj termopary wyraźnie wskazany z przodu, aby ułatwić identyfikację. Co to jest złącze termopary?. Złącza termopary są dokładnym i wygodnym sposobem łączenia elementów pomiarowych temperatury. Dzięki tym złączom można utworzyć łańcuch od końcówki pomiarowej czujnika temperatury do komputera głównego lub miernika. Ważne jest, aby wszystkie elementy łańcucha były wykonane z tego samego materiału termopary, aby zapobiec jakiejkolwiek zmianie lub zniekształceniu oryginalnego sygnału. Aby to osiągnąć, złącza termopary mają styki wykonane z tego samego materiału, co termopara, które są używane do połączenia lub materiał kompensacyjny. Obudowa złącza posiada rodzaj termopary, na którym jest wyraźnie nadrukowany, a także jest oznaczona kolorami, aby ułatwić identyfikację. Przewody termopary są podłączone do gniazda, które można połączyć za pomocą miniaturowego złącza wtykowego termopary. Charakterystyka i zalety. Kontakty wykonane ze stopów termopary lub materiału kompensacyjnego w celu dokładnego przesyłania sygnału Kolorowe oznaczenia IEC umożliwiają szybką i łatwą identyfikację Stałe styki PCB do montażu na płycie Rezerwa na czujnik CJC Akceptowane styki płaskich styków polaryzowanych zapewniają dokładne połączenia Wytrzymałe tworzywo termoplastyczne wykonane ze szkła Wytrzymałość wysokiej temperatury 220°C. Kompatybilny z zespołem lutowniczym Do stosowania z przewodami linkowymi lub litymi biegunowość i typ termopary wyraźnie oznaczone na obudowach. Zastosowania. Miniaturowe złącza termopary do montażu na płytce drukowanej są używane w każdym zastosowaniu, w którym zainstalowane, przedłużone lub wymienione są termopary. Ich wytrzymała konstrukcja sprawia, że miniaturowe złącza gniazdowe są idealne nawet do najbardziej wymagających zastosowań pomiarowych temperatury. Akcesoria. Odpowiedni zacisk przewodu można znaleźć w magazynie o numerze katalogowym ; 236-4104 236-4104
