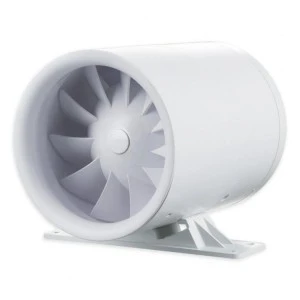

Nowy wentylator kanałowy do wentylacji nawiewno-wywiewnej o niskim poziomie hałasu i zwiększonej wydajności do 100 m³/h. Silnik wentylatora jest dwubiegowy, posiada więc możliwość przełączania pomiędzy dwoma wydajnościami w zależności od potrzeby.
Zastosowanie
- Innowacyjne wentylatory nawiewno-wywiewne w nowoczesnej stylistyce, zapewniające wysoki poziom komfortu.- Wyposażony we wsporniki montażowe do montażu natynkowego.- Ciągła lub okresowa wentylacja łazienek, kuchni i innych pomieszczeń użytkowych.- Maksymalny wydatek powietrza w połączeniu z niskim poziomem hałasu gwarantuje idealny mikroklimat.- Wentylacja nawiewno-wywiewna w zależności od montażu wentylatora w systemie wentylacyjnym.- Zaprojektowany do elastycznych przewodów wentylacyjnych z tworzywa.- Wentylatory przystosowane do pracy w warunkach niskiego i średniego natężenia przepływu powietrza na niewielkich odległościach i przy niskim oporze powietrza w systemie wentylacyjnym.- Dedykowane do kanałów wentylacyjnych o średnicach Ø100, 125 i 150 mm.
Konstrukcja
- Obudowa i wirnik wykonane są z wysokiej jakości tworzywa ABS, odpornego na uszkodzenia mechaniczne.- Króciec wylotowy wentylatora posiada specjalną strumienicę, która redukuje turbulencje strumienia powietrza, powoduje wzrost ciśnienia statycznego i przyczynia się do obniżenia poziomu hałasu.- Konstrukcja wirnika zwiększa wydajność wentylatora i zapewnia cichą pracę wentylatora.- Stopień ochrony IP X4 (byzgoszczelność)
Silnik
- Niezawodny silnik na łożyskach kulkowych o niskim poborze mocy od 4,5 W.- Modele VENTS Quietline są wyposażone w jednofazowy silnik jedno- lub dwubiegowy (wersja Quietline Duo).- Wentylator jest wyposażony w termiczne zabezpieczenie przed przeciążeniem.- Silnik zainstalowany jest na gumowych przekładkach antywibracyjnych pochłaniających drgania od silnika i gwarantujących cichą pracę wentylatora.
Sterowanie ręczne
Wentylator jest sterowany za pomocą pokojowego włącznika światła. Włącznik nie wchodzi w skład wyposażenia wentylatora.- Regulacja prędkości za pomocą regulatora tyrystorowego RS-1-300 lub RS-1-400. Opcjonalnie do regulacji prędkości wentylatorów VENTS Quietline 100 Duo, VENTS Quietline 125 Duo, VENTS Quietline 150 Duo można wykorzystać przełącznik biegów P2-1-300.
Sterowanie automatyczne
- Za pomocą sterownika wielofunkcyjnego BU–1–60 (do nabycia osobno).
Montaż
- Wentylator powinien być montowany w kanale o odpowiednim rozmiarze. W przypadku użycia kanału elastycznego należy zastosować opaski zaciskowe. - Wspornik montażowy umożliwia instalację wentylatora na powierzchni poziomej i pionowej (model Quietline-k). - W celu zwiększenia ciśnienia pracy można zastosować szeregowy montaż dwóch wentylatorów.
PARAMETRY PRODUKTU:
EAN: 4824032180303
Oznaczenie handlowe: QUIETLINE-K 100 DUO
Rodzaj wentylatora: kanałowy osiowy
Tryb pracy: ciągły
Kierunek montażu: poziomy, pionowy
Prąd znamionowy In: 0,029/0,049
Napięcie znamionowe Un: 240 V~
Częstotliwość znamionowa: 50 Hz
Pobór energii: 4,5-7,5 W
Stopień ochrony: IP04
Obroty silnika: 1650/2100
Maks. wydatek powietrza (m³/h): 75-100
Poziom hałasu: 22-25 dB (w odległości 3m)
Wymiary produktu: 137,5 mm (L), 99 mm (ØD), 54 mm (k)
Waga netto (kg): 0,61
Dodatkowe informacje: wyposażony we wsporniki montażowe do montażu natynkowego
