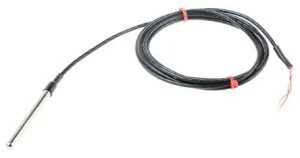

Termopara typ PT 100, ‑50C do +250C 75mm kabel 2m, Stal nierdzewna

Typ termopary = PT 100
Średnica sondy = 6mm
Długość sondy = 75mm
Materiał sondy = Stal nierdzewna
Typ zakończenia = Kabel
Długość kabla = 2m

Próbnik PRT RS Pro ogólnego przeznaczenia 4-żyłowy Pt100 z ekranowanym przewodem teflonowym. Od RS Pro - wysokiej jakości i niezawodny czujnik pomiarowy Pt100 PRT (termometr o rezystancji platynowej) lub RTD (detektor temperatury oporności). Sonda RTD posiada solidną konstrukcję z elementem czujnikowym umieszczonym w sztywnej osłonie ze stali nierdzewnej 316. Przewody są odporne na Durable i elastyczne, ekranowane pod kątem zabezpieczenia przed zakłóceniami elektromagnetycznymi. Ten platynowy termometr rezystancyjny umożliwia dokładny i niezawodny pomiar temperatury w szerokim zakresie zastosowań. Co to jest BRT?. RTD jest typem czujnika temperatury w oparciu o zależność między metalami a temperaturą. Wraz ze wzrostem temperatury metalu oporność na przepływ prądu elektrycznego. Oporność ta może być mierzona i przekształcana na odczyt temperatury. W Pt100 RTD "Pt" oznacza platynę (drut platynowy lub folia), a "100" oznacza, że czujnik temperatury ma oporność 100 omów przy 0°C. Platyna jest najbardziej niezawodnym metalem ze względu na jego liniową odporność na temperaturę w dużym zakresie temperatur. Co to jest sonda Pt100?. Sonda Pt100 jest najbardziej wytrzymałą formą badań i rozwoju technologicznego. Element czujnika temperatury Pt100 jest zamontowany wewnątrz metalowej osłony lub sondy. Zabezpiecza to przed uszkodzeniem w otaczającym środowisku podczas wprowadzania go do procesu pomiaru. Drugi koniec sondy zakończony jest izolowanym przewodem składającym się z 4-żyłowych ogonów, które są podłączone do urządzenia do pomiaru temperatury. Charakterystyka i zalety. Element czujnikowy o wysokiej stabilności o dokładności IEC 60751 Klasa B dokładność/tolerancja Zakres pomiaru temperatury od -50 do +250°C. 4 przewody odprowadzeń zapewniają dokładne odczyty Odprow. Podłączone do dowolnego 2 3 lub 4 przewodów PT100 Sztywna osłona ze stali nierdzewnej odporna na korozję, chroniąca element czujnikowy Elastyczna izolacja teflonowa zapewnia izolację termiczną i elektryczną, odporność na uderzenia i chroni przed wilgocią, korozją i substancjami ściernymi nawet w ekstremalnych temperaturach Zaekranowany kabel chroniący przed zakłóceniami elektromagnetycznymi. Zastosowania. Czujniki PRT o solidnej konstrukcji Pt100 są idealne do zastosowań przemysłowych w wielu zastosowaniach, w tym:. Klimatyzacja i chłodzenie Przemysł chemiczny Przetwarzanie tworzyw sztucznych Piece i kratki Pomiar temperatury powietrza, gazu i płynu Pomiar temperatury gazów spalinowych Przetwarzanie żywności Laboratoria. Często zadawane pytania. Jak działa czujnik temperatury PRT?. Czujnik temperatury PRT działa, umieszczając element czujnika (lub koniec procesu) w urządzeniu lub procesie wymagającym pomiaru temperatury. Ponieważ temperatura platynowego termometru rezystancyjnego zwiększa jego odporność na przepływ energii elektrycznej. Przy każdym wzroście temperatury opór elektryczny zmienia się również o ustalony stosunek, zwany współczynnikiem temperatury. Dla platyny stosunek wynosi 0,00385 om/om/°C, co oznacza dla Pt100 o oporności 100 omów wzrost oporności na stopień temperatury wyniesie 0,385 om. Całkowity odczyt oporności można zatem zmierzyć i przekształcić w temperaturę. W jaki sposób mierzy się rezystancję?. Oporność generowana przez czujnik temperatury jest mierzona poprzez przepływ prądu przez jeden z przewodów w celu uzyskania napięcia. Napięcie to jest następnie mierzone za pomocą odpowiedniego mostu lub woltomierza, a rezystancja obliczana w omach przy użyciu parametru Om Act (R=V/I). Gdy znany jest opór, można go przekształcić w odczyt temperatury za pomocą równania kalibracji lub tabeli Pt100. Do przewodów sondy można również podłączyć urządzenie do pomiaru temperatury lub kalibrator, który automatycznie konwertuje zmierzoną rezystancję na odczyt temperatury.
