Typ termopary = PT 100
Średnica sondy = 8mm
Długość sondy = 500mm
Materiał sondy = Stal nierdzewna
Typ zakończenia = Głowica połączeniowa

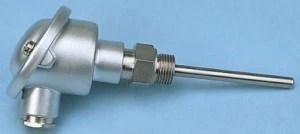

3-żyłowa, wzmocniona próbnik Pt100 PRT RS Pro z głowicą terminal. Od RS Pro wysokiej jakości wysokowydajny czujnik pomiarowy Pt100 PRT (termometr o rezystancji platynowej) lub czujnik pomiarowy RTD (detektor temperatury oporności) z głowicą terminal. Sonda RTD ma solidną konstrukcję z elementem czujnikowym umieszczonym w sztywnej osłonie metalowej. Zaciski czujnika są zamknięte w aluminiowej głowicy terminal, która chroni je przed niekorzystnymi warunkami otoczenia. Wytrzymały termometr z platyną rezystancją zapewnia dokładny i niezawodny pomiar temperatury w szerokim zakresie zastosowań. Co to jest BRT?. RTD jest typem czujnika temperatury w oparciu o zależność między metalami a temperaturą. Wraz ze wzrostem temperatury metalu oporność na przepływ prądu elektrycznego. Oporność ta może być mierzona i przekształcana na odczyt temperatury. W Pt100 RTD "Pt" oznacza platynę (drut platynowy lub folia), a "100" oznacza, że czujnik temperatury ma oporność 100 omów przy 0°C. Platyna jest najbardziej niezawodnym metalem ze względu na jego liniową odporność na temperaturę w dużym zakresie temperatur. Co to jest sonda Pt100 z głowicą terminal?. Element czujnika temperatury Pt100 jest zamontowany wewnątrz metalowej osłony lub sondy. Osłona ta chroni element przed uszkodzeniem w otaczającym go otoczeniu podczas wprowadzania go do procesu pomiaru. Przewody głowicy są podłączone do zespołu terminal, który jest zamknięty w wytrzymałej głowicy terminal, która chroni połączenie przed niekorzystnymi warunkami otoczenia. Terminal posiada wejście kablowe umożliwiające podłączenie go do zewnętrznego urządzenia pomiarowego i osłonę śruby, która umożliwia dostęp do połączeń. Charakterystyka i zalety. Element czujnikowy o wysokiej stabilności o dokładności dokładność IEC 60751, klasa B. Zakres pomiaru temperatury od -50 do +250°C. Sztywna metalowa osłona zabezpieczająca element czujnikowy Głowica terminal z aluminium klasy IP54 3-żyłowy zespół terminal cerami lid zapewniająca łatwy dostęp do połączeń. Zastosowania. Te wytrzymałe sondy z czujnikiem PRT o dużej wytrzymałości idealnie nadają się do stosowania w wielu zastosowaniach przemysłowych, w tym:. Klimatyzacja i chłodzenie Przemysł chemiczny Przetwarzanie tworzyw sztucznych Piece i kratki Pomiar temperatury powietrza, gazu i płynu Pomiar temperatury gazów spalinowych Przetwarzanie żywności Laboratoria. Często zadawane pytania. Jak działa czujnik temperatury PRT?. Czujnik temperatury PRT działa, umieszczając element czujnika (lub koniec procesu) w urządzeniu lub procesie wymagającym pomiaru temperatury. Ponieważ temperatura platynowego termometru rezystancyjnego zwiększa jego odporność na przepływ energii elektrycznej. Przy każdym wzroście temperatury opór elektryczny zmienia się również o ustalony stosunek, zwany współczynnikiem temperatury. Dla platyny stosunek wynosi 0,00385 om/om/°C, co oznacza dla Pt100 o oporności 100 omów wzrost oporności na stopień temperatury wyniesie 0,385 om. Całkowity odczyt oporności można zatem zmierzyć i przekształcić w temperaturę. W jaki sposób mierzy się rezystancję?. Oporność generowana przez czujnik temperatury jest mierzona poprzez przepływ prądu przez jeden z przewodów w celu uzyskania napięcia. Napięcie to jest następnie mierzone za pomocą odpowiedniego mostu lub woltomierza, a rezystancja obliczana w omach przy użyciu parametru Om Act (R=V/I). Gdy znany jest opór, można go przekształcić w odczyt temperatury za pomocą równania kalibracji lub tabeli Pt100. Do przewodów sondy można również podłączyć urządzenie do pomiaru temperatury lub kalibrator, który automatycznie konwertuje zmierzoną rezystancję na odczyt temperatury.
