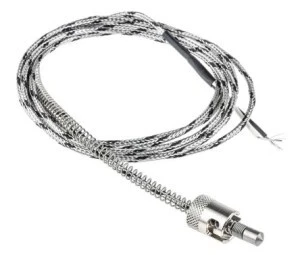

Termopara typ J do +350C 170mm kabel 2m, Stal nierdzewna Zgodność z RoHS

Typ termopary = J
Średnica sondy = 6mm
Długość sondy = 170mm
Maksymalna wykrywana temperatura = +350°C
Typ zakończenia = Kabel
Długość kabla = 2m
Normy MET = Zgodność z RoHS
Czas reakcji = 0,7 s

Termopary RS Pro Typ J i K IEC z regulowanym próbnikiem bagnetowym. Od RS Pro - zakres czujników temperatury termopary typu J i K zgodnych z normą IEC 584, z uziemionym połączeniem dla szybkiego czasu reakcji. Durable typu J i typu K mają kabel o długości 2 m z elastyczną izolacją z włókna szklanego i wytrzymałą oplotem ze stali nierdzewnej. Sonda jest wyposażona w osłonę ze stali nierdzewnej, która jest otoczona przez regulowane, sprężynowe złącze bagnetowe, które umożliwia bezpieczne zamocowanie termopary. Jak działa termopara?. Termopara jest czujnikiem używanym do pomiaru temperatury w różnych procesach i składa się z dwóch części stalowych wykonanych z różnych metali połączonych ze sobą na ich końcach, tworząc dwa złącza. Złącze gorące lub pomiarowe jest podłączone do korpusu, którego temperatura ma być mierzona. Złącze zimnego przyłącza lub złącze odniesienia jest podłączone do korpusu o znanej temperaturze. Gdy złącze pomiarowe jest umieszczone na coś ciepłego, występuje różnica napięcia lub potencjału między tym a punktem referencyjnym. Napięcie to można następnie przekształcić w pomiar temperatury przy użyciu tabel odniesienia termopary. Proces ten znany jest również jako efekt Seebeck'a. Co to jest skrzyżowanie z przewodem połączeniowym z masą?. W przyspawanym, uziemionym połączeniu dwa przewody termopary i osłona są spawane w celu utworzenia jednego złącza na końcówce sondy. Termopary te mają szybki czas reakcji, ponieważ wszystkie termopary stykają się z osłoną, co pozwala na łatwe przenoszenie ciepła. Co to jest regulowana sonda bagnetowa?. Sondy tych czujników termopary mają regulowaną, wkręcaną sprężynę o długości 175 mm z zatyczką mocującą z bagnetem. Śruby bagnetowe wzdłuż tej sprężyny umożliwiają regulację długości zanurzenia sondy termopary. Po umieszczeniu nasadki bagnetowej jest ona zamocowana do złącza bagnetowego (które należy zakupić oddzielnie - patrz zapas numer ; 621-2243 621-2243 ) umożliwiający mocne przytrzymanie termopary w miejscu zagłębienia. Zalety tej metody ustalania są następujące:. Głębokość zanurzenia można łatwo regulować Zabezpieczyć połączenie we wgłębieniu maszyny Ciśnienie dodatnie na końcówce termoelementu i całkowite zanurzenie w procesie. Charakterystyka i zalety. Zgoda z normami IEC 584 Regulowane połączenie bagnetowe z dociskiem sprężyny Zmasowany przewód przyłączeniowy obwodu ciepłego powietrza, zapewniający szybki czas reakcji Wytrzymały kabel ze stali nierdzewnej z izolacją z wytrzymałego włókna szklanego Osłona z nierdzewnej stali do zabezpieczenia antykorozyjnego. Zastosowania. Czujniki temperatury termopary typu J i K są przeznaczone do bezpośredniej instalacji w procesie. Mocowanie bagnetowe sprawia, że nadają się one do zastosowań, w których końcówka czujnika termopary jest montowana bezpośrednio w wywierconym otworze lub zagłębieniu w maszynie. Typowe zastosowania obejmują przemysł tworzyw sztucznych i kauczuku, gdzie są wykorzystywane do wytłaczania i odlewania
