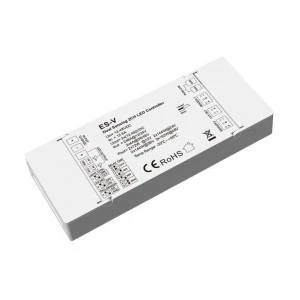

Sterownik schodowy LED ES-V to urządzenie sterujące przeznaczone do kontroli schodowych instalacji oświetlenia LED bądź różnego rodzaju ciągów komunikacyjnych. Urządzenie sterujące posiada dwa dedykowane kanały przeznaczone dla stałonapięciowych źródeł światła (np. taśma LED bądź oprawa schodowa LED). Pozwala to na stworzenie niezależnego obwodu dla oświetlenia LED, które mogą być indywidualnie skonfigurowane przy użyciu mechanicznych przycisków DIP, znajdujących się na osłonie urządzenia. Sterownik schodowy LED ES-V cechuje się prostą i logiczną konfiguracją, w posiadaniu mamy możliwość ustalenia czasu pracy czujników ruchu wraz trybem ich działania oraz regulacji sondy zmierzchu. Samo wyzwolenie sekwencji załączania może być również realizowane poprzez dedykowane wejścia dla czujników ruchu PIR bądź też zewnętrznie z użyciem wejść bezpotencjałowych lub sondy zmierzchowej.
Zastosowanie do instalacji:
- MONO - jednokolorowa
W skład zestawu wchodzi:
- Sterownik schodowy ES-V
- Schodowy cyfrowy czujnik ruchu PIR - 2 szt
- Czujnik zmierzchu w formie niewielkiej sondy
- Dodatkowe przewody do podłączenia czujek ruchu - 5mb /x2 szt
Cechy sterownika schodowego ES-V
- Dedykowany dla instalacji schodowych LED bądź ciągów komunikacyjnych
- Dwa kanały przeznaczone do stałonapięciowego oświetlenia LED
- Dopuszczalna moc dla jednego kanału - 6A (dla 12/24V)
- Cztery tryby czasu pracy dla czujników ruchu (OFF/30s/60s/180s)
- Możliwość podłączenia taśmy LED ze zmienną temperaturą barwową CCT
- Dwa tryby pracy dla czujników ruchu (OR/AND)
- Niewielkie rozmiary czujnika (średnica całkowita 26mm, średnica wpustu 20mm, długość 16mm)
Parametry techniczne
| Napięcie zasilania sterownika |
12-48V DC |
| Napięcie pracy wyjść (max) |
48 V DC |
| Obciążenie prądowe wyjść (max) |
6A (wyjście) |
| Liczba kanałów ( ilość wyjść ) |
2 |
| Wejście do schodów na półpiętro |
Nie |
| Zapalanie lamp led |
automatycznie oraz manualnie (za pomocą czujników, fotokomórek, przycisków, włączniki bezpotencjałowe) |
| Ilość wejść sterownika |
4 ( trzy sterujące UP/DN/Push switch, jedno blokujące DIS ) |
| Liczba sterowanych lamp |
1-2 |
| Stopień ochronności |
IP20 |
| Konfiguracja |
za pomocą przycisków DIP na obudowie |
| Liczba parametrów konfiguracyjnych |
4 |
| Kierunek gaszenia |
zgodny z kolejnością zapalania |
| Ściemniacz |
wbudowany |
| Rodzaj pracy |
ciągła ( wewnątrz pomieczeń) |
| Temperatura pracy |
-30°C - +55°C |
| Montaż |
Nawierzchniowo |
| Wymiary sterownika |
120mm x 78mm x 55mm |
| Wymiary sensora |
Średnica całkowita - 26mm / Średnica wpustu - 20mm / Długość - 16mm |
| Gwarancja |
60 miesięcy |
