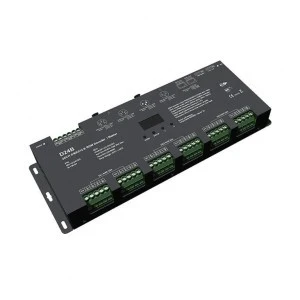

Sterownik LED DMX512 - Dekoder/Master DMX to osprzęt w formie sterownika LED posiadający dwadzieścia cztery wbudowane kanały dla których możemy określić indywidualne cyfrowe adresy i uzyskać dostęp do sterowania oświetleniem LED (wielokolorowym z barwą białą - RGB+W). Sterownik DMX512 D24B umożliwia zmianę trybu ściemniania w całym zakresie gammy 0.1 – 9.9. Natomiast dla czołowych instalacji opartych o oświetlenie LED, przygotowane zostały dwa gotowe tryby – liniowy oraz logarytmiczny. Sterowanie w przypadku dekoderów opartych o system DMX definiuje się jako zmiana jasności, koloru RGB czy temperatury barwowej CCT, bowiem każde wyjście może otrzymać przypisaną cechę do którego dostęp będzie realizowany wykorzystując jego uprzednio ustalony adres. Ponadto istnieje możliwość ustalenia częstotliwości PWM przez co w bezpośredni sposób możemy zmienić charakterystykę wykonywania pracy w zależności od potrzeby. Urządzenie sterujące D24B wyposażone w wiele zabezpieczeń, takich jak - zabezpieczenie zwarciowe, przeciążeniowe, termiczne czy odwróconej polaryzacji.
Zastosowanie do instalacji:
- DMX512 wielokolorowych z dodatkową barwą białą z wykorzystaniem sygnału DMX512
Cechy sterownika D24B
- Dedykowany dla oświetlenia LED wspierającego system DMX512
- Krzywa ściemniania ustalana z poziomu zakresu gammy 0.1 - 9.9
- Dwadzieścia cztery kanały do wykorzystania
- Dynamiczny wyświetlacz OLED ukazujący parametry
- Szereg zabezpieczeń zwiększających bezpieczeństwo urządzenia
- Protokół RDM zapewniający dwukierunkową komunikacje
Parametry techniczne
| Typ urządzenia |
autonomiczny |
| Typ instalacji |
RGB+W (wielokolorowa z barwą białą) |
| System sterowania oświetleniem |
DMX512 |
| Sposób sterowania oświetleniem |
przewodowo |
| Typ wyjść sterownika/ów |
CV (stało-napięciowe) |
| Napięcie znamionowe |
wej/wyj - 12-24V DC |
| Maksymalny prąd wyjściowy |
24x5A |
| Ilość wyjść sterownika |
24 wyjścia |
| Typ komunikacji |
dwukierunkowa |
| Częstotliwość PWM |
500Hz / 2kHz / 8kHz / 16kHz (możliwość wyboru) |
| Poziom ściemniania |
regulowane (płynne) |
| Krzywa ściemniania |
liniowa / logarytymiczna / gamma 0.1 - 9.9 (możliwość wyboru) |
| Zachowanie odbiornika po powrocie braku napięcia zasilania 230V |
powrót do zapamiętanych ustawień |
| Powrót do poprzednich ustawień przy wyłączeniu z nadajnika |
tak |
| Temperatura pracy |
od -30 do + 55°C |
| Klasa szczelności |
IP20 |
| Montaż |
nawierzchniowo lub szafa RACK |
| Dodatkowa funkcjonalność/cecha |
dynamiczny wyświetlacz OLED |
| Zabezpieczenia |
odwrócona polaryzacja / zwarciowe / przeciążeniowe / termiczne |
| Wymiary |
324 x 116 x 38,5mm |
| Deklaracje i normy bezpieczeństwa |
CE,EMC,LVD |
| Gwarancja producenta |
60 miesięcy |
