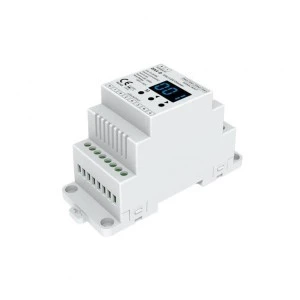

Odbiornik LED na szynę DIN przeznaczony do sterowania oraz kontroli nad monochromatycznym oświetleniem LED (np. taśma LED MONO) Produkt pozwala na dostęp do czterech wyjść, do którego podłączone zostaje oświetlenie LED. Umożliwia to swobodne ściemnianie/rozjaśnianie za pomocą systemu sterowania DALI. Podstawową formą komunikacji odbiornika DA4-D jest przewodowe podłączenie z główną magistralą opartą o sieć DALI. Urządzenie odbiorcze DA4-D cechuje się zakresem napięcia wejściowego oraz wyjściowego rzędu 12-24V oraz płynną pracą ściemniania PWM.
Zastosowanie do instalacji:
- DALI jednokolorowych
Cechy sterownika DA4-D
- Dedykowany dla instalacji bazującej na systemie sterowania DALI
- Podłączenie przewodowe wykorzystujące sygnał DALI
- Płynna praca ściemniania w zakresie 0-100%
- Wykres ściemniania - logarytmiczny
- Cztery kanały do wykorzystania
- Montaż na szynę DIN TH-35
Parametry techniczne
| Typ urządzenia |
odbiornik radiowy |
| Typ instalacji |
MONO (jednokolorowa) |
| System sterowania oświetleniem |
DALI |
| Sposób sterowania oświetleniem |
przewodowo |
| Typ wyjść sterownika/ów |
CV (stało-napięciowe) |
| Napięcie znamionowe |
wej/wyj - 12-24V DC |
| Maksymalny prąd wyjściowy |
20A |
| Ilość wyjść sterownika |
4 wyjścia |
| Typ komunikacji |
dwukierunkowa |
| Częstotliwość PWM |
500Hz |
| Krzywa ściemniania |
logarytmiczna |
| Zachowanie odbiornika po powrocie braku napięcia zasilania 230V |
powrót do zapamiętanych ustawień |
| Powrót do poprzednich ustawień przy wyłączeniu z nadajnika |
tak |
| Temperatura pracy |
od -30 do + 55°C |
| Klasa szczelności |
IP20 |
| Montaż |
szyna DIN (th35) |
| Zabezpieczenia |
odwrócona polaryzacja / zwarciowe / przeciążeniowe / termiczne |
| Wymiary |
110 x 45 x 67 mm |
| Deklaracje i normy bezpieczeństwa |
CE, RoHs |
| Gwarancja producenta |
60 miesięcy |
