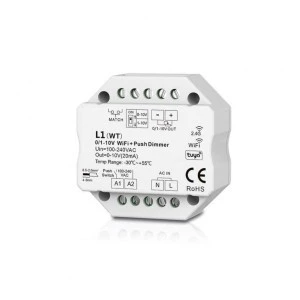

Odbiornik służący do uzyskania kontroli nad instalacją bazującą na napięciu 0/1-10V (np. ściemniacz 0-10V) z przeznaczeniem do montażu w standardowej puszce fi60. Urządzenie odbiorcze L1(WZ) umożliwia dostęp do jednego wyjścia, do którego podłączone oświetlenie może być dowolnie ściemniane oraz rozjaśniane za pomocą za pomocą ściemniacza 0/1-10V. Podstawową formą komunikacji odbiornika L1(WZ) jest droga radiowa, umożliwiająca komunikacje w zakresie 30 metrów w terenie otwartym realizowanym poprzez częstotliwość 2,4GHz. Urządzenie dodatkowo posiada możliwość uzyskania kontroli za pomocą sieci WiFi. Łączność w tym przypadku realizowana jest z użyciem aplikacji Tuya, która pozwala na szereg dodatkowych opcji jak np. ustalenie timera czy scen.
Zastosowanie do instalacji:
- 0/1-10V - jednokolorowych
- ZigBee - wspieranej przez ten system sterowania
Cechy odbiornika L1(WZ)
- Dedykowany dla instalacji bazującej na napięciu 0/1-10V
- Maksymalna dopuszczalna obciążalność wyjścia - 20mA
- Dedykowana aplikacja na urządzenia mobilne umożliwiająca np. ustalenie timera
- Możliwość ustalenia trybu pracy wyjścia - 0-10V / 1-10V
- Obudowa dedykowana do standardowej puszki fi60
- Komunikacja radiowa wykorzystująca częstotliwość 2,4GHz
- Wspierany przez system sterowania ZigBee
- Zasilanie bezpośrednio z sieci 230VAC
Parametry techniczne
| Typ urządzenia |
odbiornik radiowy |
| Typ instalacji |
MONO (jednokolorowa) |
| System sterowania oświetleniem |
0-10V |
| Sposób sterowania oświetleniem |
technologia WiFi oraz dodatkowo radiowo, (bramka ZigBee, 2.400-2.480Ghz) |
| Typ wyjść sterownika/ów |
CV (stało-napięciowe) |
| Napięcie znamionowe |
wej/wyj - 100-240V AC |
| Maksymalny prąd wyjściowy |
20mA |
| Ilość wyjść sterownika |
1 wyjście |
| Typ komunikacji |
jednokierunkowa |
| Częstotliwość PWM |
500Hz |
| Poziom ściemniania |
256 poziomów (płynnie) |
| Krzywa ściemniania |
0/1-10V |
| Zasięg komunikacji |
do 30 metrów w terenie otwartym |
| Zachowanie odbiornika po powrocie braku napięcia zasilania 230V |
powrót do zapamiętanych ustawień |
| Powrót do poprzednich ustawień przy wyłączeniu z nadajnika |
tak |
| Współpraca z systemami zewnętrznymi |
protokół ZigBee (Tuya App) |
| Temperatura pracy |
od -30 do + 55°C |
| Klasa szczelności |
IP20 |
| Montaż |
podtynkowo (standardowa puszka fi60) |
| Dodatkowa funkcjonalność/cecha |
dedykowany do ściemniaczy 0/1-10V |
| Wymiary |
fi52 mm*26 mm |
| Deklaracje i normy bezpieczeństwa |
CE,EMC,LVD, RED |
| Gwarancja producenta |
60 miesięcy |
