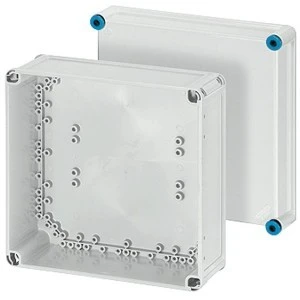

Obudowa plastikowa skrzynka hermetyczna, drzwi nieprzezroczyste poliwęglan 300x300x170mm IP66 HENSEL

Cena:
2 szt.
Wysyłka w 24h

Obudowa plastikowa hermetyczna HENSEL o wymiarach 300x300x170 mm to solidne i wszechstronne rozwiązanie dla ochrony urządzeń elektrycznych.

Wykonana z wytrzymałego poliwęglanu, zapewnia wysoką odporność mechaniczną (IK08) oraz ochronę przed pyłem i wodą dzięki klasie szczelności IP66.

Przezroczysta pokrywa pozwala na łatwy podgląd urządzeń, a dodatkowe funkcje, takie jak możliwość plombowania i montażu na szynie nośnej, zwiększają jej funkcjonalność w różnorodnych zastosowaniach.

Najważniejsze funkcje:

  • Wielkość obudowy 1, typ Mi
  • Do montażu aparatów na szynie nośnej lub na płycie montażowej (brak w zestawie)
  • Maks. głębokość montażowa 146 mm z płytą montażową, 135 mm z szyną nośną
  • Z przezroczystą pokrywą
  • Zamki pokrywy otwierane wkrętakiem
  • Możliwość plombowania
  • Ścianki boczne bez przetłoczeń
  • Uchwyty do mocowania obudowy na ścianie zamawiać oddzielnie
  • Kolor: szary, RAL 7035
  • Materiał: PC (poliwęglan)

Dane techniczne:

  • Producent: Hensel
  • Typ: Obudowa plastikowa
  • Drzwi: szare
  • Napięcie znamionowe izolacji: Ui = 690 V a.c. / 1000 V d.c.
  • Odporność udarowa: IK 08 (5 dżuli)
  • Obciążenie statyczne: Płyta montażowa lub szyna nośna = 6,5 kg; Pokrywa = 1,6 kg
  • Możliwość odprowadzenia ciepła przy Δϑ = 40 K: Pde = 53 W
  • Grubość ścianki: Obudowa = 3 mm; Pokrywa = 3 mm
  • Materiał: PC (poliwęglan)
  • Stopień ochrony: IP 66
  • Szerokość montażowa: 275 mm
  • Wysokość montażowa: 275 mm
  • Maks. głębokość montażowa przy wbudowanej płycie montażowej: 146 mm
  • Maks. głębokość montażowa przy wbudowanej szynie nośnej: 135 mm
  • Szerokość: 300 mm
  • Wysokość: 300 mm
  • Głębokość: 170 mm
  • Masa: 2,01 kg
  • Według normy: IEC 62208:2011

Zastosowanie:

Obudowa HENSEL doskonale sprawdza się zarówno w pomieszczeniach, jak i w osłoniętych instalacjach zewnętrznych m.in jako:

  • Obudowa z aparatami i przyciskami sterowniczymi w pokrywie
  • Montaż aparatury na szynie nośnej
  • Montaż aparatury na płycie montażowej

Dzięki odporności na wysokie temperatury (od -25°C do +70°C) i promieniowanie UV, jest idealna do zastosowań, gdzie wymagana jest trwała ochrona przed warunkami atmosferycznymi.

Przy montażu w wymagających warunkach zewnętrznych, warto uwzględnić czynniki klimatyczne oraz chemiczne, a także zastosować odpowiednie środki zapobiegające kondensacji, jak wentylacja lub ogrzewanie.

Klasa szczelności IP66 (EN60529):

System IP oznacza stopień ochrony zapewnianej przez obudowe przed dostępem do części niebezpiecznych, wnikaniem obcych ciał stałych, wnikaniem wody oraz system podawania dodatkowych informacji związanych z taką ochroną.

Prezentowany produkt posiada następujące właściwości:

  • ochrona przed dostępem do części niebezpiecznych drutem
  • ochrona pyłoszczelna
  • ochrona przed strugą wody (12,5 l/min) laną na obudowę z dowolnej strony

Szczegółowa specyfikacja techniczna:

Zakres zastosowań:

  • Nadaje się do pomieszczeń i osłoniętych instalacji zewnętrznych. Należy jednak brać pod uwagę wpływ warunków atmosferycznych na zainstalowane urządzenia, np. minimalną i maksymalną temperaturę otoczenia oraz kondensację pary wodnej

Temperatura otoczenia:

  • Wartość maksymalna: +70 °C
  • Wartość minimalna: -25 °C

Ochrona pożarowa przy błędach wewnętrznych:

  • Wymagania: przepisy i normy dla urządzeń elektrycznych
  • Wymagania minimalne: Próba rozżarzonego drutu według IEC 60695-2-11: 650 °C dla obudów i dławnic; 850 °C dla części przewodzących prąd

Palność:

  • Próba rozżarzonego drutu IEC 60695-2-11: 960 °C
  • UL Subject 94: V-2
  • Trudnopalne, samogasnące

Stopień ochrony przed mechanicznymi udarami:

  • IK08 (5 Joule)

Wydzielanie toksyn:

  • Bez halogenu
  • Bezsilikonowe
  • "Bezhalogenowy" odpowiednio do kontroli kabli i przewodów izolowanych
  • Korozyjność gazów pożarowych według IEC 60754-2

Wskazówki dotyczące instalacji zewnętrznej:

  • Materiały używane do pustych obudów K0xxx są odporne na promieniowanie UV, co zapewnia ich mechaniczną wytrzymałość. W zależności od intensywności promieni UV, np. przezroczyste pokrywy mogą zmieniać kolor.
  • Górę obudów należy osłonić pokrywą zabezpieczającą przed działaniem czynników atmosferycznych, takich jak deszcz, lód i śnieg.
  • Przy wyborze miejsca instalacji należy brać pod uwagę czynniki chemiczne, stopień ochrony IP i czynniki klimatyczne.
  • Aby utrzymać maksymalnie dopuszczalną temperaturę otoczenia montowanych urządzeń oraz zapobiec tworzeniu się skroplin, należy zastosować odpowiednie środki, jak wentylacja lub ogrzewanie.

Dane logistyczne

Ean
4012591116547
